Instalacja zdalnego sterowania HR53 (opcjonalnie)

Zdalne sterowanie jest opcjonalne. Aby umożliwić zdalne sterowanie, należy podłączyć urządzenie zdalnego sterowania do urządzenia spawalniczego X3 FastMig.

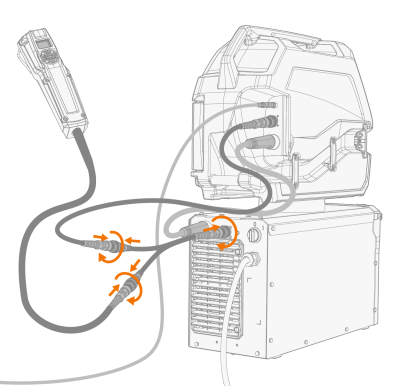

Dodatkowy adapter rozgałęziający jest wymagany do podłączenia zdalnego sterowania HR53, gdy także podłączony jest podajnik drutu.

1.

Adapter rozgałęźnika należy podłączyć do złącza kabla sterowania źródła prądu.

2.

Podłącz kabel sterowania (prowadzący do podajnika drutu) do pierwszego dostępnego złącza żeńskiego adaptera rozgałęźnika.

3.

Podłącz kabel zdalnego sterowania do ostatniego dostępnego złącza żeńskiego adaptera rozgałęźnika.

X3 FastMig obsługuje również następujące zdalne sterowania uchwytem z modelami uchwytów spawalniczych Flexlite GX i GXe:

•

GXR10

•

GRe50.

Więcej informacji na temat zdalnego sterowania uchwytem spawalniczym można znaleźć w instrukcjach obsługi Flexlite GX i GXe w Userdoc.

Źródła prądu X3 mogą być używane do spawania MMA i żłobienia elektropowietrznego również bez podajnika drutu. Zdalne sterowanie HR53 jest wymagane do tego samodzielnego użytkowania.
