Źródło prądu X3 z modułem chłodzenia
W tej sekcji opisano budowę źródeł prądu X3 z modułem chłodzenia. Układ chłodzenia jest zintegrowany ze źródłem prądu w opcji systemu chłodzonego cieczą.

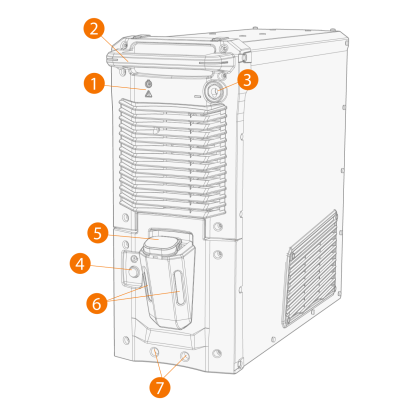

Przód:
• Wskaźnik włączenia/wyłączenia zasilania: Dioda LED świeci na zielono, gdy urządzenie jest włączone.
• Wskaźnik ostrzegawczy: Dioda LED świeci na żółto w przypadku wystąpienia przegrzania.
|
2.
|
Uchwyt (nieprzeznaczony do podnoszenia mechanicznego) |
|
3.
|
Złącze kabla masy (biegunowość: –) |
|
4.
|
Przycisk obiegu płynu chłodzącego |
>> Trzymanie przycisku wciśniętego powoduje włączenie pompy i obieg płynu chłodzącego przez system. Po zwolnieniu przycisku pompa przestaje pracować.
|
5.
|
Nakrętka zbiornika płynu |
|
6.
|
Wskaźnik poziomu płynu chłodzącego |
|
7.
|
Przedni interfejs blokujący (blokada na opcjonalnym wózku) |

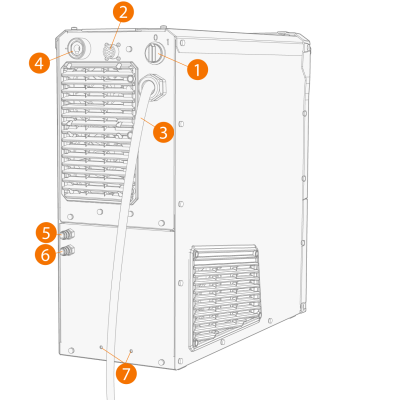

Tył:
|
2.
|
Złącze kabla sterowania |
|
4.
|
Złącze kabla spawalniczego (biegunowość: +) |
|
5.
|
Złącze wlotowe/wylotowe płynu chłodzącego (oznaczone kolorem) |
|
6.
|
Złącze wlotowe/wylotowe płynu chłodzącego (oznaczone kolorem) |
|
7.
|
Tylne gniazdo blokujące |
>> Do blokowania na górze wózka opcjonalnie.
