Źródło prądu X3
W tej sekcji opisano budowę źródeł prądu X3 bez układu chłodzenia.

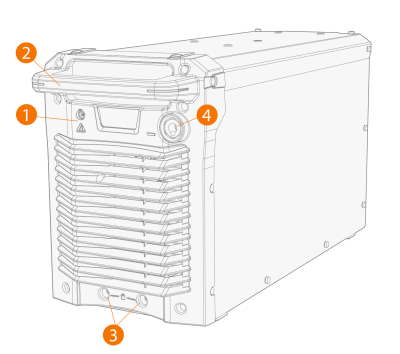

Przód:
| 1. | Panel ze wskaźnikami |
• Wskaźnik włączenia/wyłączenia zasilania: Dioda LED świeci na zielono, gdy urządzenie jest włączone.
• Wskaźnik ostrzegawczy: Dioda LED świeci na żółto w przypadku wystąpienia przegrzania.
| 2. | Uchwyt (nieprzeznaczony do podnoszenia mechanicznego) |
| 3. | Przednie gniazdo blokujące |
>> Do blokowania na górze wózka opcjonalnie.
| 4. | Złącze kabla masy (biegunowość: –) |

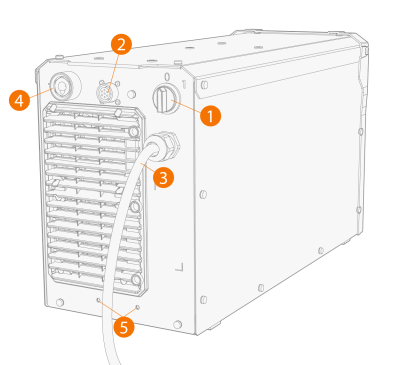

Tył:
| 1. | Przełącznik zasilania |
| 2. | Złącze kabla sterowania |
| 3. | Kabel zasilający |
| 4. | Złącze kabla spawalniczego (biegunowość: +) |
| 5. | Tylne gniazdo blokujące |
>> Do blokowania na górze wózka opcjonalnie.
