Montere utstyr på X3T2-vogn (ekstrautstyr)

X3T2-vognen er en valgfri 2-hjulsvogn for X3 FastMig.

I tillegg til denne instruksjonen, se også installasjonsinstruksjonene som følger med vognen.

Nødvendige verktøy:

Strømkilden kan installeres med vognens bunnplate allerede festet til vognens ramme, eller slik at vognens bunnplate først festes til strømkilden og enheten deretter løftes på vognen.

1.

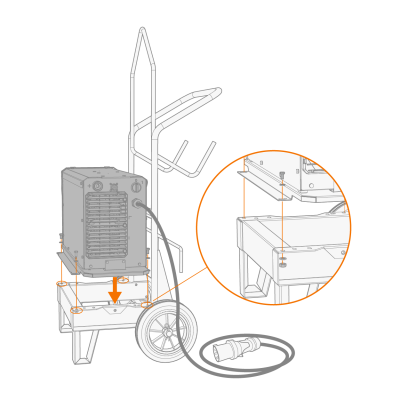

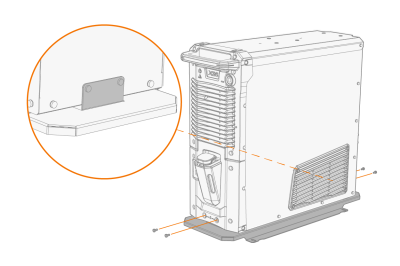

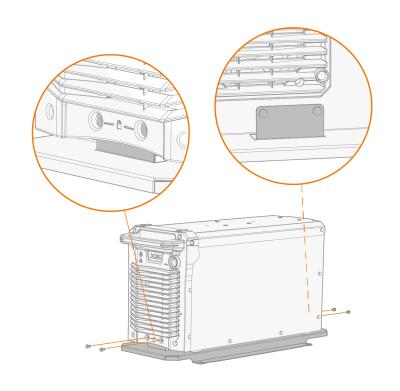

Løft strømkilden på vognens bunnplate slik at festebrakettene er på linje med festehullene. Fest strømkilden til bunnplaten ved hjelp av skruene som følger med (2 x M5x12 skruer foran, 2 x M5x12 skruer bak).

2.

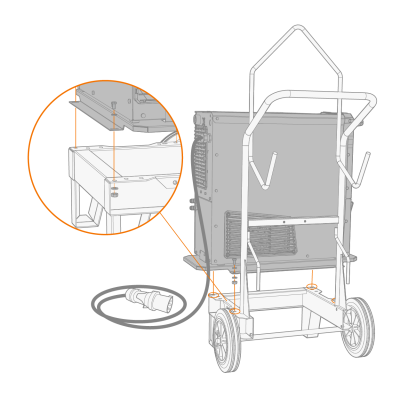

Hvis strømkilden ble installert separat på vognens bunnplate i forrige trinn: Løft strømkilden og bunnplaten på toppen av vognen, og fest enheten til vognen gjennom hvert hjørne av bunnplaten. Bruk skruene (4 x M8x12), mutterne (4 x M8) og skivene (8 x M8) som følger med vognen.

3.

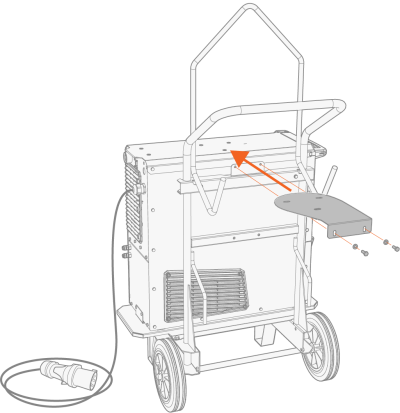

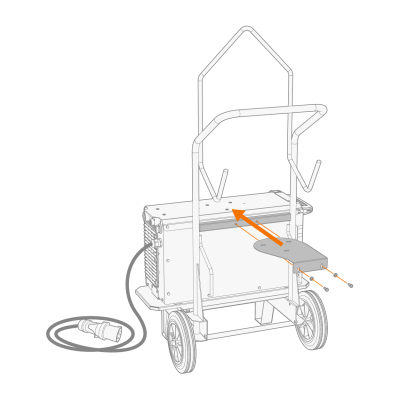

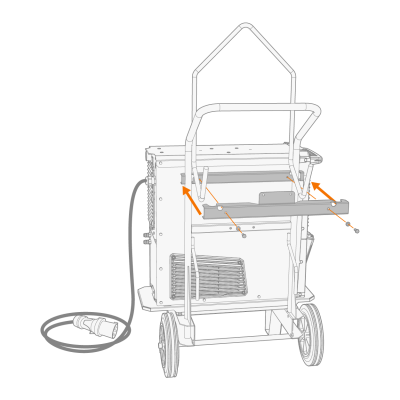

Ved installasjon av den høyere strømkildemodellen (med integrert kjøleenhet): Fest festeplatestøttene til rammen på vognen i henhold til enhetens høyde. Fest festeplatene på plass bakfra med de medfølgende boltene (2 x M6x16-bolter og 2 x M6-skiver).

4.

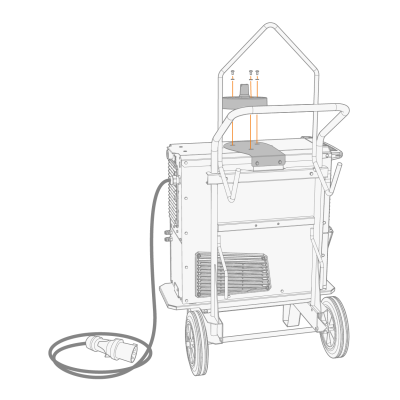

Plasser den øverste støtteplaten på strømkilden, og fest den bakfra med de medfølgende boltene (2 x M6x16-bolter og 2 x M6-skiver) gjennom festeplatene.

5.

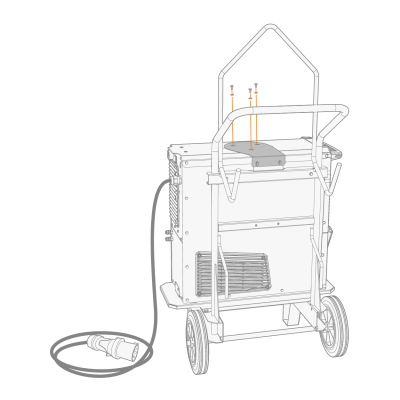

Fest den øverste støtteplaten til strømkilde ved hjelp av skruene som følger med (3 x M6x16 og 3 x M6 skiver).

For installasjon av stablet trådmater må du også installere trådmaterens monteringsplate på strømkilden på dette stadiet. Monteringsplaten bruker de samme festepunktene som den øverste støtteplaten.

6.

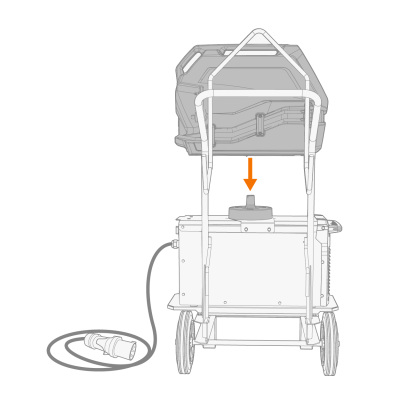

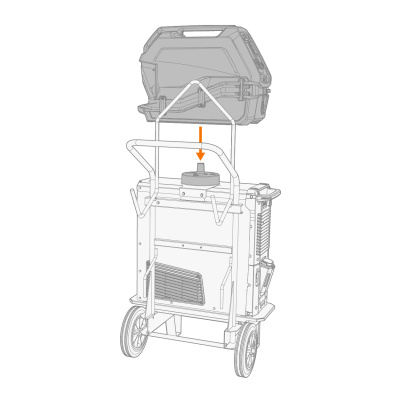

Løft trådmateren opp på monteringsplaten oppå strømkilden.

>>  Se Montere trådmater med monteringsplate for mer informasjon.

Trådmateren må festes til monteringsplateakselen for å garantere sikker drift.
