X3 Wire Feeder HD200
Denne delen beskriver strukturen til X3 Wire Feeder HD200.
|

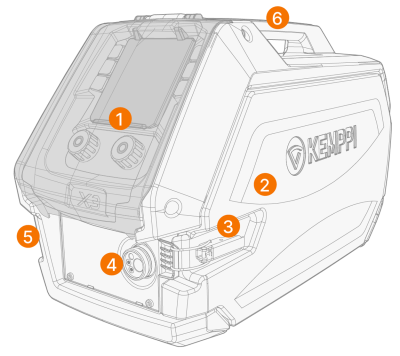

1.
|
Betjeningspanel (og hengslede deksler til betjeningspaneldisplayet) |
>> Du finner mer informasjon om betjeningspanelet for X3-trådmateren i X3-betjeningspanel.
|
2.
|
Dør til trådmaterkabinett |
|
Hold skapdøren til trådmateren lukket under sveising for å redusere risikoen for skader og støt. La skapdøren være lukket også ellers for å holde innsiden av trådmateren ren. |
|
3.
|
Dørsperre på trådmaterkabinett |
|
4.
|
Euro-kobling for pistolkabel |
|
5.
|
Holder til koblingen for kjølevæskeinnløp og -utløp |
|

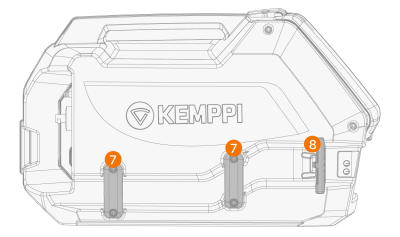

7.
|
Kjølevæskeslangekanal/innfelte braketter |
|
8.
|
Kjølevæskeslangekontaktbrakett og fjærfeste. |

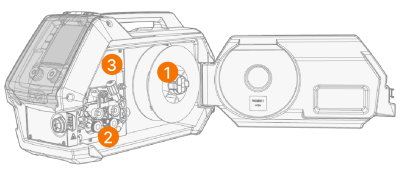

Innvendig trådmater (trådmaterkabinett)
>> Se Installere og skifte sveisetråd og trådspole for mer informasjon om trådspolen.
|
2.
|
Trådmaterens matemekanisme |
|
3.
|
Reguleringsventil for dekgass |
|
Det finnes også en separat modellversjon med innebygd flowmeter for gass. I så fall erstattes reguleringsventilen for gass med flowmeterets justeringsknott og skala. |

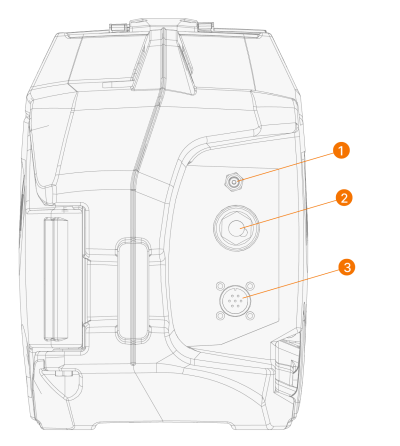

Trådmater bak
|
1.
|
Hurtigkobling for dekkgasslange |
|
2.
|
Kabelkobling for sveisestrøm |
For mer informasjon om installering og tilkobling av kablene, se X3-mellomkabler og Installere kabler (X3 WF HD200) .
