Afstandsbediening HR53 gebruiken

Bij aansluiting is de HR53 afstandsbediening automatisch in gebruik.

Met de optionele HR53 afstandsbediening kunt u geheugenkanalen selecteren en de draadaanvoersnelheid, lasstroom, lasspanning of fijnafstemming van de spanning aanpassen, afhankelijk van het gebruikte lasproces.

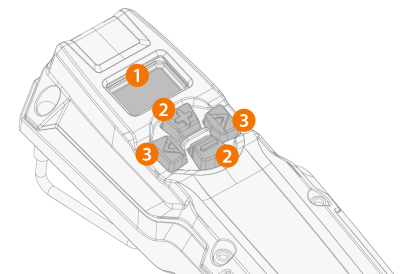

1. LCD-scherm

>>  Geeft de aangepaste parameter weer en geeft een melding als er een fout ("Err") is in het lassysteem.

2. Plus/min (+/-) toetsen

>>  Verandert de parameterwaarde.

3. Pijltoetsen links/rechts

>>  Schakelt tussen instelbare parameters/weergaven.

Onderdelen op het scherm van de afstandsbediening

a. Informatie over het proces en/of het geselecteerde geheugenkanaal (het proces wordt aangeduid met één letter: M = MIG-/MAG-lassen, S = MMA, G = gutsen)
b. MIG/MAG: symbolen voor draadaanvoersnelheid en fijnafstemming
c. Aangepaste parameterwaarde (of foutindicator)
d. Ingestelde parametereenheid

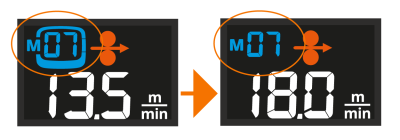

Als de parameter wordt ingesteld met de afstandsbediening en de parameterwaarde komt niet meer overeen met de waarde die is opgeslagen op het geselecteerde geheugenkanaal, dan wordt dit op het scherm aangegeven door alleen het geheugenkanaalnummer weer te geven zonder het kanaalvak eromheen (alleen MIG/MAG):

Weergaven afstandsbediening en werking

Wissel tussen de weergaven door op de pijltjestoetsen links/rechts te drukken.

• Weergave geheugenkanaal (alleen MIG/MAG): Het geheugenkanaal wordt gewijzigd door op de +/- knoppen te drukken. Door lang op een +/- knop te drukken, scrolt u sneller door de parameterwaarden.
• Proces selectieweergave: Hiermee kunt u kiezen tussen MIG-/MAG-lassen, MMA-lassen en gutsen.
• Weergave lasvermogen: Afhankelijk van het gebruikte lasproces wordt de draadaanvoersnelheid of lasstroom aangepast door op de +/- knoppen te drukken. Door lang op een +/- knop te drukken, scrolt u sneller door de parameterwaarden.
• Weergave spanning/fijnafstemming: Afhankelijk van het gebruikte lasproces, wordt de spanning of specifieke parameter van het lasproces nauwkeurig afgesteld door op de +/- knoppen te drukken. Door lang op de +/- toets te drukken scrollt u sneller door de parameterwaarden. Door lang op de pijltjestoets rechts te drukken, schakelt u tussen verschillende parametersets, indien van toepassing.
• Veiligheidsvergrendeling: Door tegelijkertijd 2 seconden op de pijltjestoetsen links/rechts te drukken, kan de veiligheidsvergrendeling van de apparatuur worden in- en uitgeschakeld.

Lang indrukken van de pijl naar links slaat de aangepaste parameters op het huidig geselecteerde kanaal op.

X3 stroombronnen kunnen ook zonder draadaanvoerunit gebruikt worden voor MMA-lassen en gutsen met een koolstofelektrode. De HR53 afstandsbediening is vereist voor dit standalone gebruik.
Als een afstandsbediening in de toorts van het MIG-lassen wordt gebruikt om een geheugenkanaal te selecteren of de draadaanvoersnelheid aan te passen, wordt de overeenkomstige functie uitgeschakeld in de HR53 afstandsbediening.
