USB bijwerken

De X3 FastMig firmware kan worden bijgewerkt naar een nieuwere versie (indien beschikbaar) met behulp van een USB-stick.

Er kan slechts één ZIP-bestand op de USB-geheugenstick tegelijk in het lassysteem zijn geplaatst. Dit ZIP-bestand moet een speciaal firmware-updatepakket voor dit lassysteem zijn.

Neem voor meer informatie over firmware-updates en hun beschikbaarheid contact op met uw lokale Kemppi-vertegenwoordiger.

Indien van toepassing wordt de functie spanningsreductieapparaat (VRD) ingeschakeld volgens dezelfde USB-updateprocedure.

Voor een veilige werking van de update moet u de lasapparatuur inschakelen zodra de USB-geheugenstick is aangesloten en mag u het lasproces alleen laten voltooien. Het wordt ook aangeraden om de lasdraad te verwijderen en de lastoorts los te koppelen voor de update.

Benodigde gereedschappen:

T20

Volg deze stappen om de firmware te updaten:

1.

Zorg ervoor dat je het juiste firmware ZIP-pakket op je computer hebt opgeslagen voor de lasapparatuur in kwestie.

2.

Sluit de USB-geheugenstick aan op de computer.

De USB-stick moet geformatteerd zijn voor het bestandssysteem FAT/FAT32.

3.

Kopieer het nieuwe firmware ZIP-bestand naar de grondmap van de geheugenstick.

4.

Schakel de lasapparatuur uit.

5.

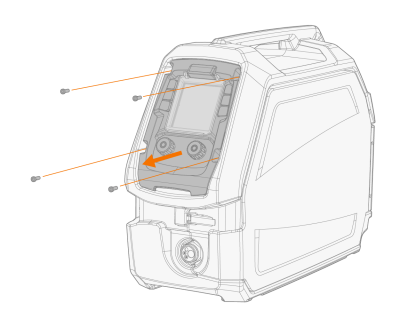

Maak bij de draadaanvoerunit de vier schroeven van het functiepaneel los.

6.

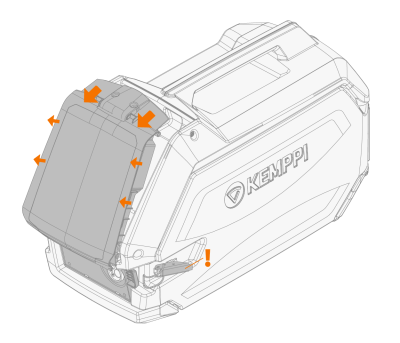

Verwijder het functiepaneel enigszins van zijn plaats, zodat de achterkant van het bedieningspaneel vanaf de bovenkant toegankelijk is.

Trek niet aan de elektrische bedrading en aansluitingen en maak ze niet los.

7.

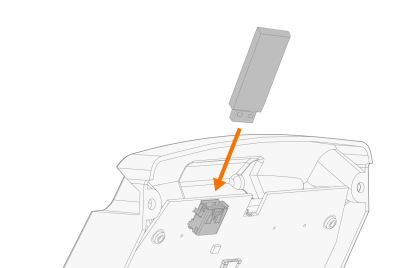

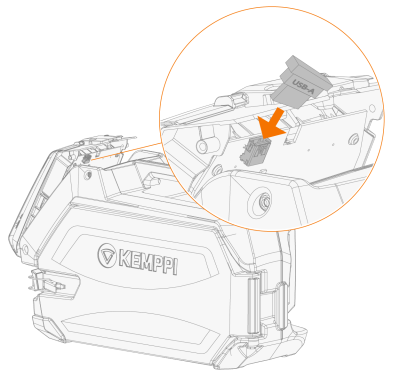

Sluit de USB-geheugenstick aan op de USB-aansluiting van het bedieningspaneel.

8.

Schakel de lasapparatuur in. Het updateproces start automatisch.

>>  Het functiepaneel toont het percentage van de voortgang van de update en de firmware/software die wordt bijgewerkt (PS = Stroombron, UI = Gebruikersinterface, db = Database).

>>  Zodra de update is voltooid, start de lasapparatuur automatisch opnieuw op.

9.

Zodra het lassysteem opnieuw is opgestart en de update klaar is ("UPd rdy" tekst wordt weergegeven op het display), schakel dan de lasapparatuur uit.

10.

Verwijder de USB-stick van het functiepaneel.

11.

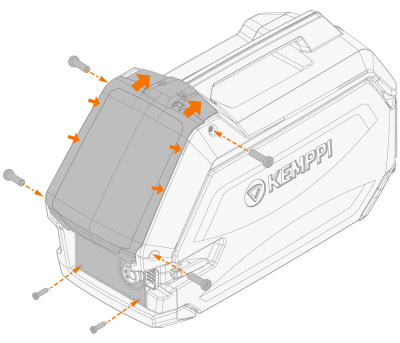

Plaats het functiepaneel terug en zet het vast met de vier schroeven.
