Weergave-items bedieningspaneel

1. Geheugenkanalen (1...5) en indicator afstandsbediening (weergegeven wanneer afstandsbediening in de toorts wordt gebruikt om geheugenkanalen te wijzigen)

>> Raadpleeg Geheugenkanalen voor meer informatie.

2. Waarschuwings- en waarschuwingsindicatoren en VRD-indicator (spanningsreductieapparaat)

>> Raadpleeg Waarschuwings- en foutindicatoren voor meer informatie.

>> De functie spanningsreductieapparaat (VRD) wordt alleen gebruikt bij de lasmodi MMA en Gutsen, en alleen als de functie is ingeschakeld op de lasapparatuur. Raadpleeg Spanningsreductieapparaat (VRD) voor meer informatie.

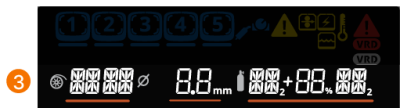

3. Materiaal toevoegmateriaal, diameter en instellingen beschermgas

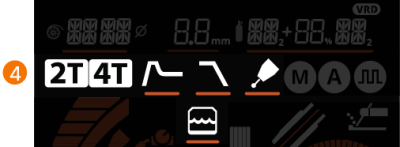

4. Schakelaarlogica, Hot start, kratervulling, nastroom en waterkoeling indicatoren

5. MIG-lassen procesindicatoren

	Automatisch MIG (1-MIG)
	Puls-MIG
	Handmatig MIG

6. Indicator voor instellingsvergrendeling en veiligheidsslot (wanneer de veiligheidsvergrendeling is geactiveerd, verschijnt op het display ook de tekst “LOCKED”).

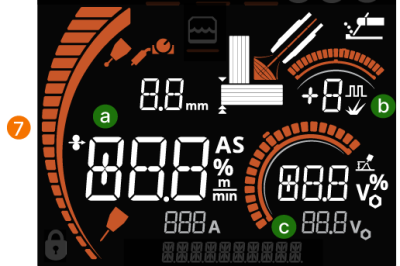

7. Lasparameters:

Instelling draadaanvoersnelheid en indicatoren voor materiaaldikte en afstandsbediening (wanneer afstandsbediening in de toorts wordt gebruikt voor het instellen van lasparameters).

Dynamiek of puls aanpassen

Fijnafstemming spanning of spanning

MMA-pictogram (wanneer de MMA-modus is geselecteerd)

Gutspictogram (wanneer de gutsmodus is geselecteerd).

8. Indicatoren voor boogspanning en klemspanning (boogspanning links, klemspanning rechts).

9. Informatielijn

De volgende parameters en instellingen worden als tekst weergegeven:

- Weergave van het versienummer (geactiveerd door tijdens het opstarten op een willekeurige knop te drukken)

- “FAILED”: Wanneer er een fout optreedt tijdens het opslaan van een geheugenkanaal

- “FACT. RESET”: Fabrieksinstellingen herstellen

- "LOCKED": Wanneer de veiligheidsslot is ingeschakeld

- “HOT START”: Bij het aanpassen van hot start (naast het hot start-pictogram)

- “CRATER FILL”: Bij het aanpassen van kratervulling (naast het kratervulling-pictogram)

- “POST CURR.”: Bij het aanpassen van Nastroom (naast het pictogram Nastroom)

- "POST GAS": Bij het afstellen van de nagas

- "VOLT. ARC / VOLT. TERM”: Bij het selecteren of boogspanning (“VOLT. ARC”) of klemspanning (“VOLT. TERM”) wordt weergegeven tijdens en kort na het lassen

- De lengte van de lasdraad die wordt aangedreven met de draadin- en ‑doorvoerknop

Raadpleeg Belangrijkste lasparameters voor meer informatie over de lasparameters bij elk lasproces.

De symbolen van het X3 functiepaneel worden hier uitgelegd: Overzicht symbolen en pictogrammen bedieningspaneel X3.
