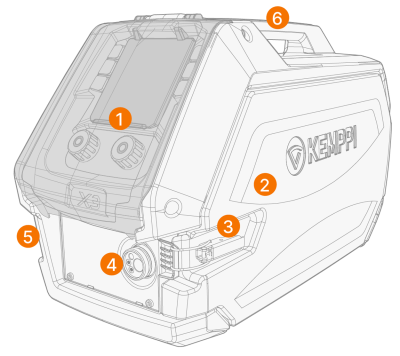

X3 Wire Feeder HD200
Dit hoofdstuk beschrijft de structuur van de X3 Wire Feeder HD200.
|
1.
|
Funktiepaneel (en scharnierende displayafdekkingen) |
>> Zie X3 functiepaneel voor meer informatie over het functiepaneel van de draadaanvoerunit X3.
|
2.
|
Compartimentdeur voor draadaanvoerunit |
|
Houd de deur van de draadaanvoerunitkast tijdens het lassen gesloten om het risico op letsel of een elektrische schok te beperken. De deur van de kast moet ook verder gesloten blijven om de binnenkant van de draadaanvoerunit schoon te houden. |
|
3.
|
Vergrendeling van deurtje van draadaanvoercompartiment |
|
4.
|
Euro-stekker voor lastoorts kabel |
|
5.
|
Houder voor koelvloeistof in- en uitlaatconnector |
|

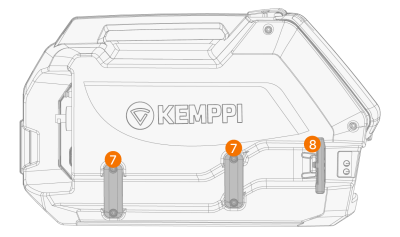

7.
|
Kanaal/beugels voor koelvloeistofslang |
|
8.
|
Verbindingsbeugel voor koelvloeistofslang en veerbevestiging. |

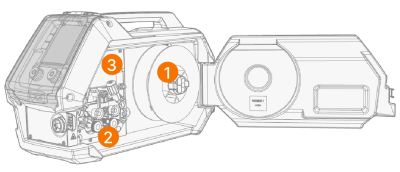

Binnenkant draadaanvoerunit (compartiment draadaanvoerunit)
|
1.
|
Draadhaspel en draadhaspelnaaf |
>> Zie Lasdraad en draadhaspel installeren en vervangen voor meer informatie over de draadhaspel.
|
2.
|
Draadaanvoerrolmechanisme |
|
3.
|
Gasstroomregelaar voor beschermgas |
|
Er is ook een aparte modelversie verkrijgbaar met een ingebouwde rotameter voor gas. In dat geval wordt de gasstroomregelaar vervangen door de afstelknop en schaal voor de rotameter. |

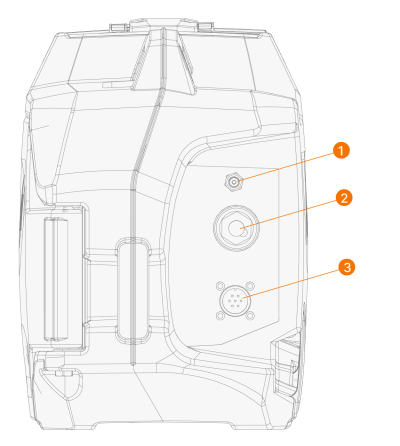

Draadaanvoerunit achterzijde
|
1.
|
Slangconnector beschermgas |
|
3.
|
Stuurstroomkabelconnector. |
Zie X3 tussenkabels en Kabels installeren (X3 WF HD200) voor het installeren en aansluiten van de kabels.
