X3 stroombron met koelunit
Dit hoofdstuk beschrijft de structuur van X3 stroombronnen met koelunit. De koelunit is geïntegreerd met de stroombron in de optie watergekoeld systeem.

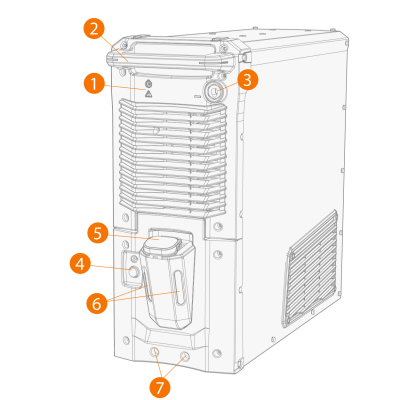

Voorzijde:
• Aan/uit-indicator: De LED is groen wanneer de eenheid is ingeschakeld.
• Waarschuwingsindicator: De LED is geel als er oververhitting optreedt.
|
2.
|
Handgreep (niet bedoeld voor mechanisch optillen) |
|
3.
|
Stekker werkstukkabel, min (-) stekker |
|
4.
|
Knop voor circulatie van de koelvloeistof |
>> Door de knop ingedrukt te houden wordt de pomp geactiveerd en circuleert de koelvloeistof door het systeem. Als de knop wordt losgelaten, dan stopt de pomp.
|
5.
|
Afdekkap koelunitcontainer |
|
6.
|
Peilindicator koelvloeistof |
|
7.
|
Vergrendelingsinterface vooraan (vergrendeling op het optionele wagentje) |

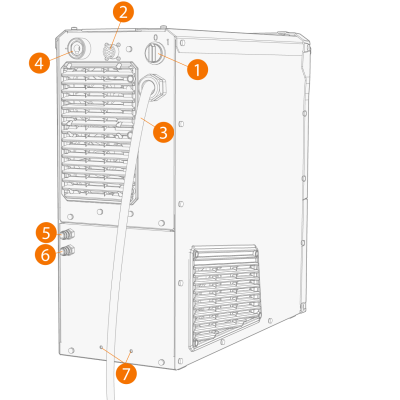

Achterzijde:
|
2.
|
Stuurstroomkabelconnector |
|
4.
|
Stekker laskabel, plus (+) stekker |
|
5.
|
Koelvloeistofinlaat/uitlaatconnector (met kleurcodering) |
|
6.
|
Koelvloeistofinlaat/uitlaatconnector (met kleurcodering) |
|
7.
|
Vergrendelingsinterface aan achterzijde |
>> Voor vergrendeling bovenop de optionele wagen.
