X3 stroombron
Dit hoofdstuk beschrijft de structuur van X3 stroombronnen zonder koelunit.

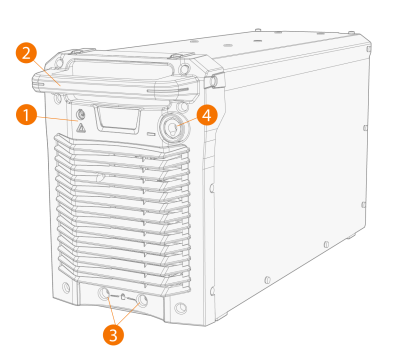

Voorzijde:
| 1. | Indicatorpaneel |
• Aan/uit-indicator: De LED is groen wanneer de eenheid is ingeschakeld.
• Waarschuwingsindicator: De LED is geel als er oververhitting optreedt.
| 2. | Handgreep (niet bedoeld voor mechanisch optillen) |
| 3. | Vergrendelingsinterface aan voorzijde |
>> Voor vergrendeling bovenop de optionele wagen.
| 4. | Stekker werkstukkabel, min (-) stekker |

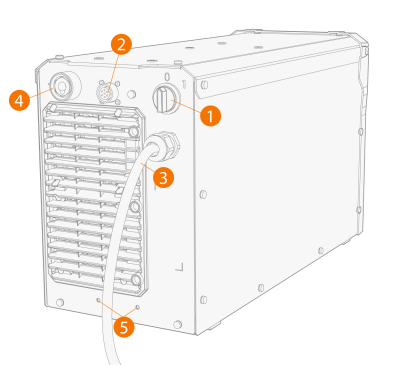

Achterzijde:
| 1. | Aan-uitschakelaar |
| 2. | Stuurstroomkabelconnector |
| 3. | Primaire kabel |
| 4. | Stekker laskabel, plus (+) stekker |
| 5. | Vergrendelingsinterface aan achterzijde |
>> Voor vergrendeling bovenop de optionele wagen.
