Voci del pannello di controllo, display

1. Canali di memoria (1...5) e indicatore del controllo remoto (visualizzato quando si usa il controllo remoto della torcia per cambiare i canali di memoria)

>> Per ulteriori informazioni, fare riferimento a Canali di memoria.

2. Indicatori di avvertimento e di attenzione e indicatore VRD (dispositivo di riduzione della tensione)

>> Per ulteriori informazioni, fare riferimento a Indicatori di avviso e di errore.

>> La funzione del dispositivo di riduzione della tensione (VRD) viene utilizzata solo con le modalità di saldatura MMA e scriccatura e solo se la funzione è abilitata sull'attrezzatura di saldatura. Per ulteriori informazioni, vedere Dispositivo di riduzione della tensione (VRD, Voltage Reduction Device).

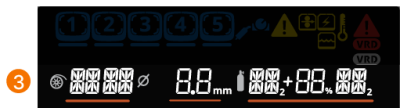

3. Materiale del filo di riempimento, diametro e impostazioni del gas di protezione

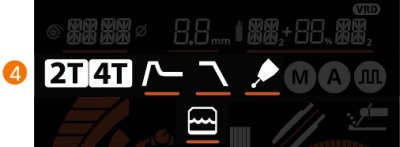

4. Indicatori di Logica di innesco, Avvio a caldo, Riempimento del cratere, Corrente post e Raffreddamento ad acqua

5. Indicatori del processo di saldatura MIG

	MIG automatico (1-MIG)
	MIG pulsato
	MIG manuale

6. Blocco delle impostazioni e indicatore del blocco di sicurezza (quando il blocco di sicurezza è attivato, il display mostra anche il testo "LOCKED").

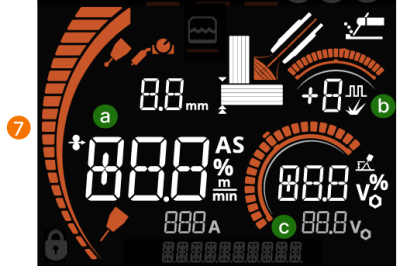

7. Parametri di saldatura principali:

Regolazione della velocità di avanzamento del filo e indicatori dello spessore del materiale e del controllo remoto (quando il controllo remoto della torcia viene utilizzato per la regolazione dei parametri di saldatura).

Regolazione della dinamica o dell'impulso.

Regolazione di precisione della tensione.

Icona MMA (quando è selezionata la modalità MMA)

Icona di scriccatura (quando è selezionata la modalità scriccatura).

8. Indicatori di tensione d'arco e tensione terminale (tensione d'arco a sinistra, tensione terminale a destra).

9. Riga informativa

I seguenti parametri e impostazioni vengono visualizzati sotto forma di testo:

- Visualizzazione del numero di versione (attivata premendo un tasto qualsiasi durante l'avvio)

- “FAILED”: Quando si verifica un errore durante il salvataggio di un canale di memoria

- “FACT. RESET”: Ripristino valori di fabbrica

- "LOCKED": Quando il blocco di sicurezza è attivato

- “HOT START”: Quando si regola l'Hot start (avvio a caldo) (oltre all'icona Hot start (avvio a caldo))

- "CRATER FILL": Quando si regola il riempimento del cratere (oltre all'icona Riempimento del cratere)

- "POST CURR.": Quando si regola la corrente post-arco (oltre all'icona Corrente post-arco)

- "POST GAS": Durante la regolazione del Post-gas

- "VOLT. ARC / VOLT. TERM“: Quando si seleziona se visualizzare la tensione d'arco (”VOLT. ARC“) o la tensione terminale (”VOLT. TERM“) durante e subito dopo la saldatura

- La lunghezza del filo di apporto azionato con il pulsante wire inch

Per ulteriori informazioni sui parametri di saldatura di ciascun processo di saldatura, fare riferimento a Parametri di saldatura principali.

Qui sono spiegati anche i simboli del pannello di controllo dell'X3: Simboli e icone del pannello di controllo dell'X3.
