Installazione dell'attrezzatura sul carrello X3T2 (opzionale)
Il carrello X3T2 è un carrello opzionale a 2 ruote per X3 FastMig.
Oltre a queste istruzioni, consultare anche le istruzioni di installazione fornite con il carrello.
Utensili necessari:
|
|
La fonte di alimentazione può essere installata con la piastra inferiore del carrello già fissata al telaio del carrello, oppure in modo che la piastra inferiore del carrello sia prima fissata alla fonte di alimentazione e il gruppo sia poi sollevato sul carrello. |

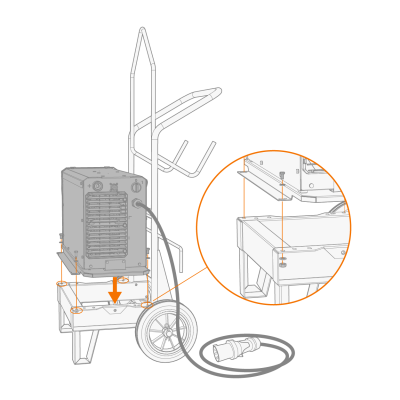

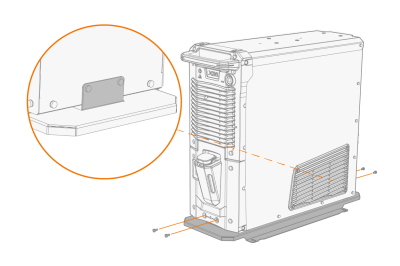

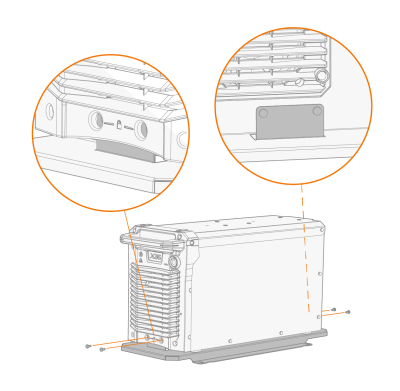

| 1. | Sollevare la fonte di alimentazione sulla piastra inferiore del carrello in modo che le staffe di fissaggio siano allineate con i fori di fissaggio. Fissare il generatore alla piastra inferiore con le viti in dotazione (2 viti M5x12 nella parte anteriore, 2 viti M5x12 nella parte posteriore). |

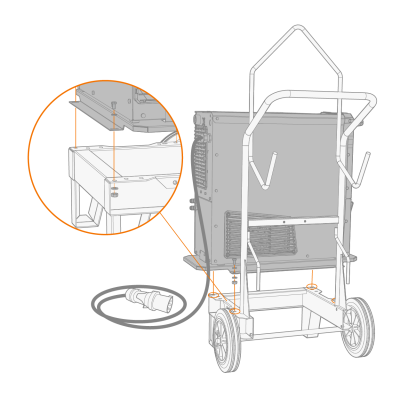

| 2. | Se la fonte di alimentazione è stata installata separatamente sulla piastra inferiore del carrello nel passaggio precedente: Sollevare il gruppo generatore e piastra inferiore del carrello sulla parte superiore del carrello e fissare il gruppo al carrello attraverso ciascun angolo della piastra inferiore. Utilizzare i bulloni (4 x M8x12), i dadi (4 x M8) e le rondelle (8 x M8) in dotazione con il carrello. |

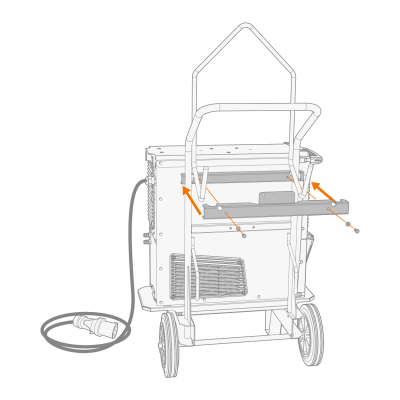

| 3. | Se si installa il modello di fonte di raffreddamento più alto (con unità di raffreddamento integrata): Fissare i supporti della piastra di fissaggio al telaio del carrello in base all'altezza dell'unità. Fissare le piastre di fissaggio dalla parte posteriore con i bulloni in dotazione (2 bulloni M6x16 e 2 rondelle M6). |

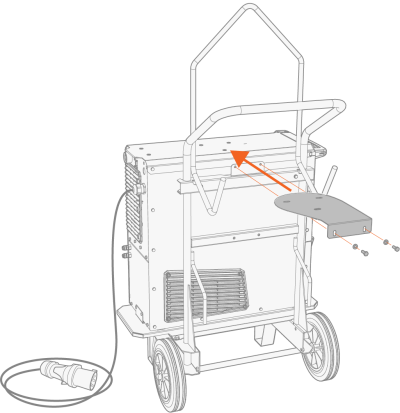

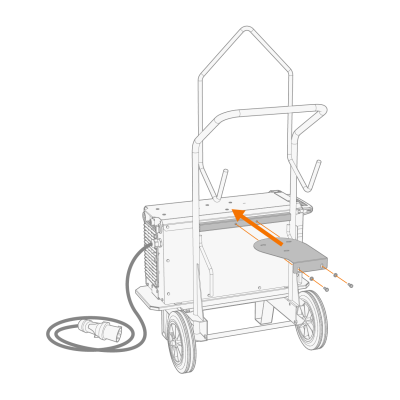

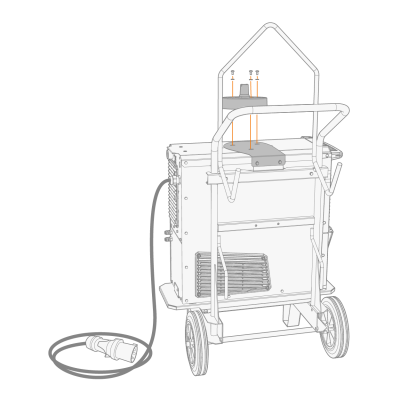

| 4. | Posizionare la piastra di supporto superiore sulla fonte di alimentazione e fissarla in posizione dalla parte posteriore con i bulloni forniti (2 bulloni M6x16 e 2 rondelle M6) attraverso le piastre di fissaggio. |

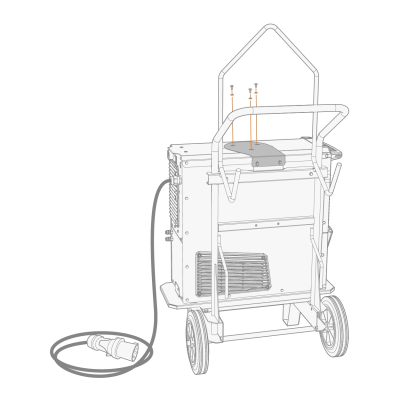

| 5. | Fissare la piastra di supporto superiore al generatore con le viti in dotazione (3 rondelle M6x16 e 3 rondelle M6). |
|
|
Per l'installazione di un trainafilo impilato, installare in questa fase anche la piastra di montaggio del trainafilo sulla fonte di alimentazione. La piastra di montaggio utilizza gli stessi punti di fissaggio della piastra di supporto superiore. |

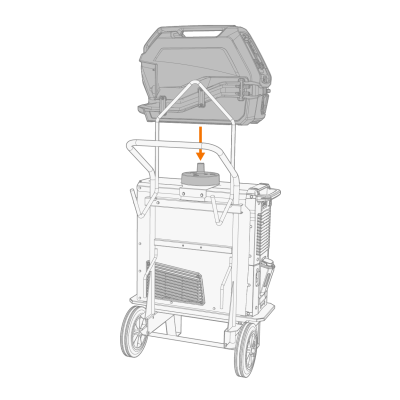

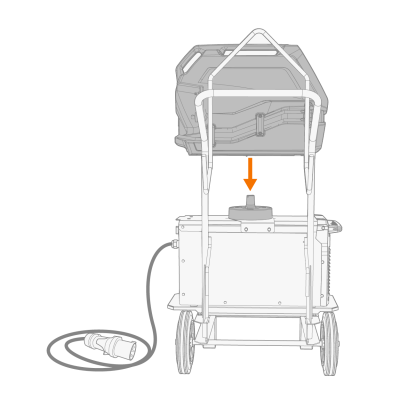

| 6. | Sollevare il trainafilo sopra la fonte di alimentazione, sulla piastra di montaggio. |
>> Per ulteriori informazioni, fare riferimento a Installazione del trainafilo con piastra di montaggio.
|
Il trainafilo deve essere fissato all'albero della piastra di montaggio per garantire un funzionamento sicuro. |
