Installazione e sostituzione dei tubi guidafilo

Il meccanismo di avanzamento del filo comprende tre tubi guidafilo. Quando il diametro del filo di apporto aumenta e quando si cambia il materiale è necessario sostituire i guidafilo.

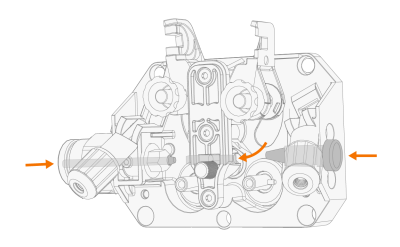

Quando si sostituisce il tubo guida di uscita, è necessario staccare la torcia di saldatura MIG.

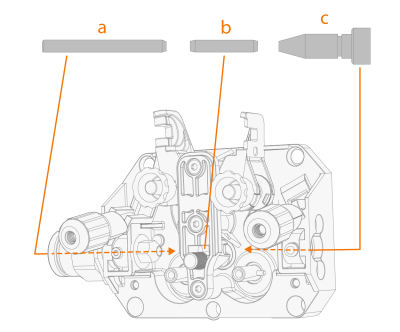

a. Guidafilo di uscita
b. Guidafilo centrale
c. Guidafilo di ingresso



Selezionare i nuovi tubi guidafilo secondo le tabelle disponibili qui: Materiali di consumo per trainafilo X3.

Per sostituire i tubi guidafilo:

1. Rilasciare i bracci di pressione e rimuovere il filo di riempimento e i rulli di alimentazione a filo dal sistema.

>>  Per ulteriori informazioni sulla rimozione del rullo trainafilo, consultare la sezione Installazione e sostituzione dei rulli trainafilo.

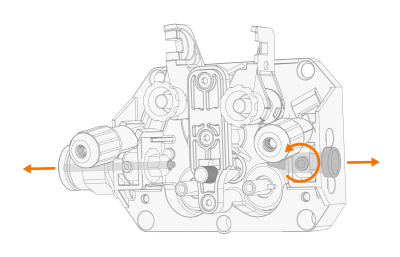

2. Allentare la vite di serraggio sul telaio del meccanismo ed estrarre il vecchio tubo guida d'ingresso.
3. Rimuovere anche il vecchio tubo guida di uscita spingendolo fuori attraverso il connettore della torcia di saldatura.

4. Rilasciare la manopola di serraggio al centro ed estrarre il vecchio tubo guida centrale.

5. Inserire il nuovo tubo guida d'ingresso e fissarlo stringendo la vite sul telaio del meccanismo.
6. Installare un nuovo tubo guida di uscita spingendolo attraverso il connettore della torcia di saldatura.
7. Inserire un nuovo tubo guida centrale e fissarlo con la manopola di serraggio.

8. Sostituire i rulli trainafilo, se necessario.

>>  Per ulteriori informazioni sull'installazione del rullo trainafilo, consultare la sezione Installazione e sostituzione dei rulli trainafilo.
