Panneau de commande, commandes, X3

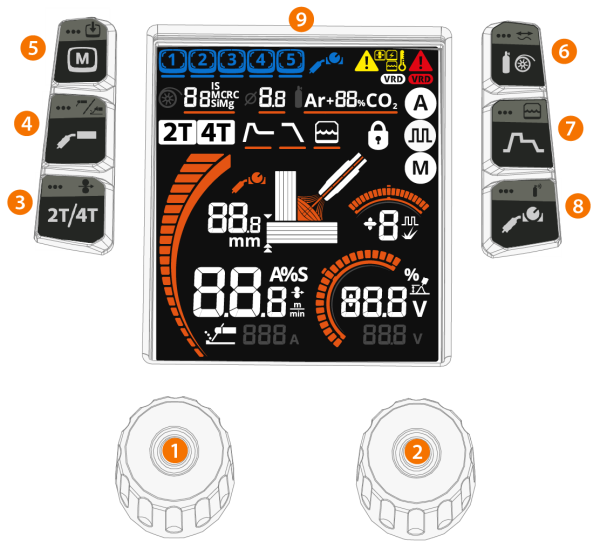

Cette section présente les commandes et les caractéristiques du panneau de commande du dévidoir X3.
|
1.
|
Bouton de commande gauche (plus d'informations ci-dessous) |
>> Tournez et appuyez sur le bouton de commande pour effectuer des sélections
|
2.
|
Bouton de commande droit (plus d'informations ci-dessous) |
>> Tournez et appuyez sur le bouton de commande pour effectuer des sélections
|
3.
|
Logique de déclenchement et bouton d'avance-fil |
>> Appui court : Sélection de la logique de déclenchement (2T/4T)
>> Pression longue : Avance-fil, entraînement du fil d'apport vers l'avant (avec l'arc éteint).
|
Pendant l'avance-fil, la vitesse de dévidage peut être réglée à l'aide du bouton de commande de droite. |
|
4.
|
Bouton de processus et de mode |
>> Pression brève : Sélection du procédé de soudage MIG (MIG manuel (M) / 1-MIG (A) / MIG pulsé (
)). Utiliser le bouton de commande droit pour effectuer la sélection. En mode MIG manuel, une brève pression sur le bouton ouvre d'abord le menu de sélection des matériaux.
>> Appui long : Sélection du mode de fonctionnement (MIG/MMA/Gougeage)
|
|
Le procédé MIG par impulsion (MIG pulsé) n'est disponible qu'avec un poste à souder à impulsion. |
|
|
En mode MMA ou gougeage, une pression courte sur la sélection du procédé de soudage ramène toujours l'appareil en mode MIG. |
|
5.
|
Bouton de sélection du canal mémoire |
>> Appui court : Changement de canal de mémoire
>> Appui long : Sauvegarder dans le canal de mémoire >> Pour plus d'informations, voir : Canaux mémoire
|
6.
|
Bouton de sélection des matériaux et d'étalonnage des câbles. |
>> Appui court : Sélection du matériau du fil d'apport, de l'épaisseur et du gaz de protection >> Pour plus d'informations, reportez-vous à : Paramètres de base pour 1-MIG et MIG pulsé
>> Appui long : Étalonnage du câble >> Pour plus d'informations, reportez-vous à la section : Étalonnage du câble de soudage
|
7.
|
Bouton de réglage des paramètres de soudage |
>> Appui court : Ajustements supplémentaires des paramètres de soudage : Surintensité à l'amorçage des cratères / Post courant (PC) >> Pour plus d'informations, se référer à : Paramètres de soudage supplémentaires
>> Appui long : Refroidissement par eau AUT/ON/OFF (AUT = Automatique). Utiliser le bouton de commande droit pour effectuer la sélection.
|
8.
|
Commande à distance et bouton de test de gaz. |
>> Pression brève : Sélection du mode de commande à distance (s'applique uniquement à la commande distance de torche): Vitesse dévidoir / Mémoire / OFF
>> Appui long : Test de gaz, test du débit de gaz de protection et rinçage du tuyau de gaz.
|
|
Pendant le test de gaz, le débit de gaz peut être réglé à l'aide du bouton de commande. |
|
9.
|
Panneau de commande, affichage. |
>> Pour plus d'informations, voir : Panneau de commande, commandes, X3.
Fonctions des boutons de commande dans la vue principale du soudage.
Bouton rotatif de gauche :
|
•
|
Manuel MIG : Réglage de la vitesse d’alimentation en fil |
|
•
|
1-MIG : Réglage de la vitesse d’alimentation en fil |
|
•
|
MIG pulsé : réglage de la vitesse de dévidage |
|
•
|
MMA : Réglage de l’intensité du courant de soudage |
|
•
|
Gougeage : Réglage du courant. |
Bouton rotatif de droite :
|
•
|
Manuel MIG : Réglage de la tension de soudage |
|
•
|
1-MIG : Réglage fin de la tension de soudage / de la dynamique (appuyer pour basculer entre les paramètres ajustés). |
|
•
|
MIG pulsé : Réglage fin / courant pulsé (appuyer pour basculer entre les paramètres ajustés) |
|
•
|
MMA : Réglage de la dynamique. |
|
|
Le bouton de commande droit est le bouton de commande par défaut pour les réglages et les sélections lors de l'enregistrement des paramètres de soudage sur un canal mémoire ou lors du réglage de paramètres supplémentaires. |
|
|
Dans la plupart des vues de réglage et de configuration, une pression sur le bouton de commande gauche ou sur l'un des boutons latéraux permet de revenir à la vue principale. |
>> Pour plus d'informations, voir : Principaux paramètres de soudage
Verrouillage de sécurité : En appuyant longuement et simultanément sur les boutons de commande 1 et 2 pendant 2 secondes, l'appareil peut être verrouillé pour des raisons de sécurité. Cette fonction prévient tout soudage ou toute utilisation accidentels du poste, sans avoir à éteindre l'équipement. Déverrouillez le poste en appuyant simultanément sur les boutons de commande 1 et 2 pendant 2 secondes.
Réinitialisation d'usine : En appuyant longuement et simultanément pendant 5 secondes sur les boutons de fonction 3 et 8 (boutons de la logique de déclenchement et de la commande à distance), il est possible de réinitialiser l'appareil aux paramètres d'usine.
|
|
La réinitialisation des paramètres d'usine efface toutes les données de l'utilisateur. |
