Installation de l'équipement sur le chariot X3T2 (en option)
X3T2 est un chariot à 2 roues en option pour X3 FastMig.
En plus de ces instructions, reportez-vous également aux instructions d'installation fournies avec le chariot.
Outils nécessaires :
![]() |
![]() |
Le poste à souder peut être installé avec le plateau inférieur du chariot déjà fixé au châssis du chariot, ou de manière à ce que le plateau inférieur du chariot soit d'abord fixé au poste à souder et que l'ensemble soit ensuite soulevé sur le chariot. |

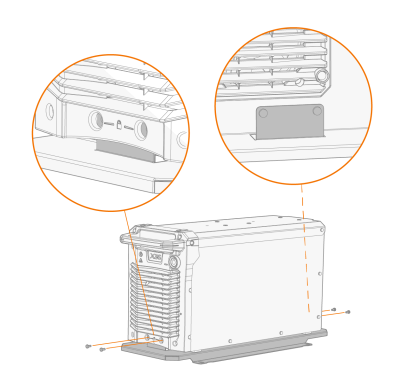

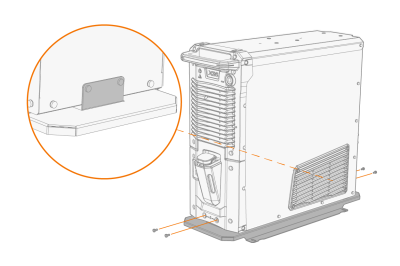

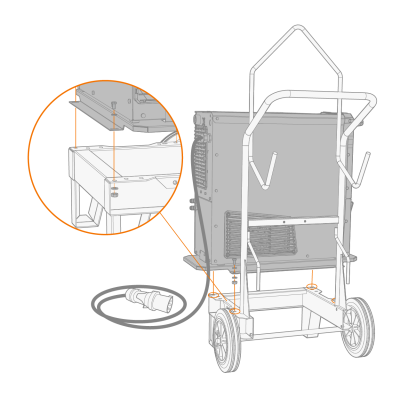

1. | Soulevez le poste à souder sur la plaque inférieure du chariot de manière à ce que les pattes de fixation s'alignent sur les trous de fixation. Fixez le poste à souder à la plaque inférieure à l'aide des vis fournies (2 vis M5x12 à l'avant, 2 vis M5x12 à l'arrière). |

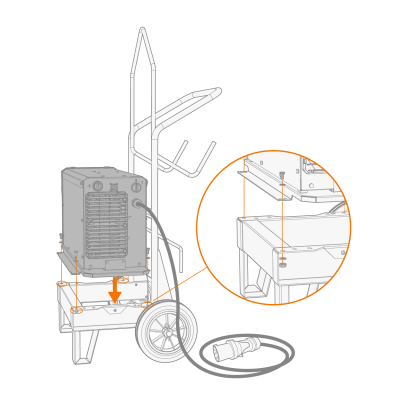

2. | Si le poste à souder a été installé séparément sur la plaque inférieure du chariot à l'étape précédente : Soulevez l'ensemble poste à souder et plaque inférieure du chariot sur le dessus du chariot et fixez l'ensemble au chariot en passant par chaque coin de la plaque inférieure. Utilisez les boulons (4 x M8x12), les écrous (4 x M8) et les rondelles (8 x M8) fournis avec le chariot. |

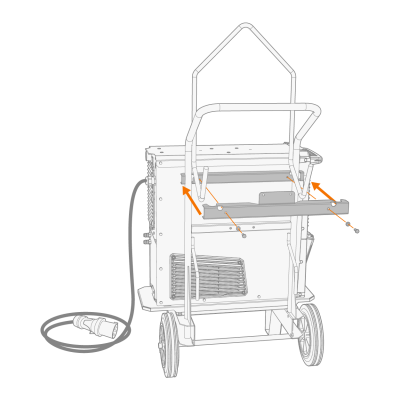

3. | En cas d'installation du modèle de poste à souder plus haut (avec l'unité de refroidissement intégrée) : Fixez les supports de la plaque de fixation au cadre du chariot en fonction de la hauteur de l'unité. Fixez les plaques de fixation par l'arrière à l'aide des boulons fournis (2 boulons M6x16 et 2 rondelles M6). |

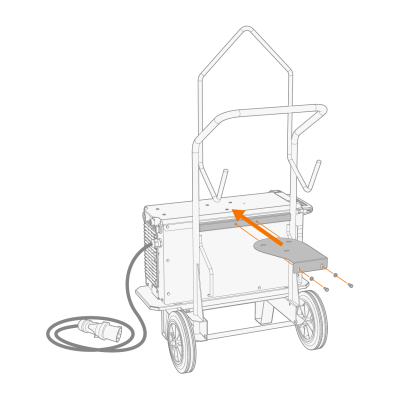

4. | Placez la plaque de support supérieure sur le poste à souder et fixez-la par l'arrière à l'aide des boulons fournis (2 boulons M6x16 et 2 rondelles M6) à travers les plaques de fixation. |
5. | Fixez la plaque de support supérieure à la source d'alimentation à l'aide des vis fournies (3 M6x16 et 3 rondelles M6). |
![]() |
Pour l'installation de dévidoirs empilés, installez également la plaque de montage du dévidoir sur le poste à souder à ce stade. La plaque de montage utilise les mêmes points de fixation que la plaque de support supérieure. |
6. | Soulever le dévidoir au dessus du poste à souder, sur la plaque de fixation. |
>> Pour plus d'informations, se reporter à la section Installation du dévidoir avec la plaque de montage.
![]() |
Le dévidoir doit être fixé à l'arbre de la plaque de montage pour garantir un fonctionnement sûr. |
