Installation et remplacement des tubes guide-fil

Le mécanisme du dévidoir comporte trois tubes guide-fil. Il est nécessaire de les remplacer en cas de changement de matériau ou de diamètre du fil d'apport.

Lors du remplacement du tube guide-fil de sortie, le torche de soudage MIG doit être détachée.

a.

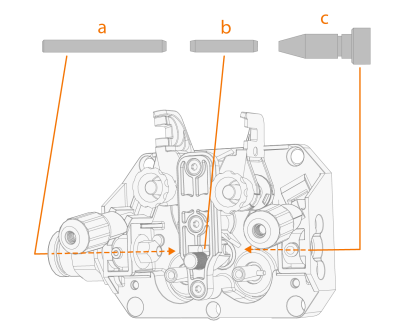

Tube guide-fil de sortie

b.

Tube guide-fil intermédiaire

c.

Tube guide-fil d'entrée



Sélectionner les nouveaux tubes guide-fil selon les tableaux suivants : Consommables pour dévidoir X3.

Pour remplacer les tubes guide-fil :

1.

Relâchez les bras de pression et retirez le fil d'apport et les galets d'entraînement du fil du système.

>>  Voir Installation et remplacement des galets d’alimentation pour plus d'informations sur le retrait du galet d'entraînement du fil.

2.

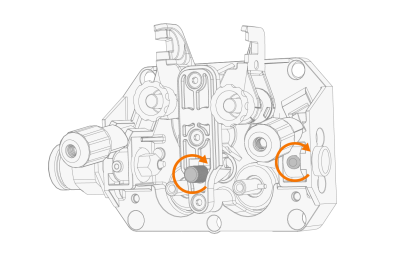

Desserrez la vis de serrage sur le cadre du mécanisme et retirez l'ancien tube guide-fil d'entrée.

3.

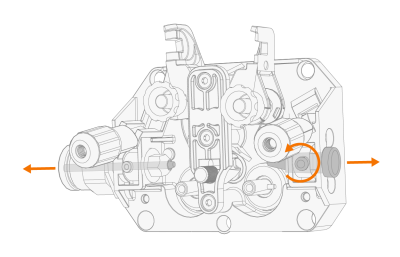

Retirez également l'ancien guide-fil de sortie en le poussant à travers le connecteur de la torche de soudage.

4.

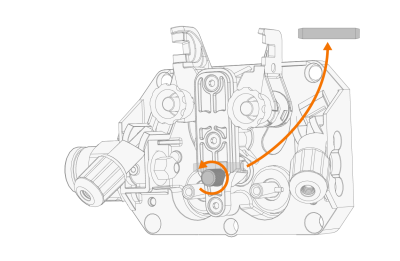

Desserrez le bouton de serrage au milieu et retirez l'ancien guide-fil intermédiaire.

5.

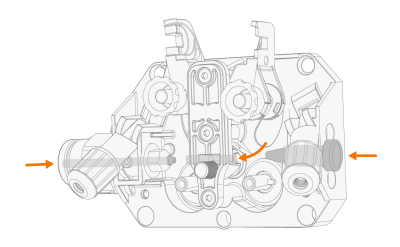

Insérez le nouveau guide-fil d'entrée en place et fixez-le en serrant la vis sur le cadre du mécanisme.

6.

Installez un nouveau guide-fil de sortie en le poussant dans le connecteur de la torche de soudage.

7.

Insérez un nouveau guide-fil intermédiaire en place et fixez-le à l'aide du bouton de serrage.

8.

Remplacer les galets d'entraînement du fil, le cas échéant.

>>  Voir Installation et remplacement des galets d’alimentation pour plus d'informations sur l'installation du galet d'entraînement du fil.
