Installation et remplacement des galets d’alimentation

Il est nécessaire de remplacer les galets d'entraînement du fil en cas de changement de matériau ou de diamètre du fil d'apport.

Sélectionner les nouveaux galets d'entraînement du fil en fonction des tableaux suivants : Consommables pour dévidoir X3.

Pour remplacer les galets d'entraînement du fil :

1.

Ouvrez le boîtier du dévidoir.

2.

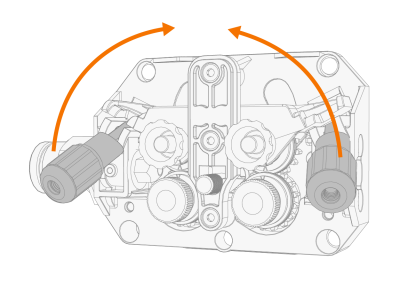

Desserrez les bras de verrouillage du galet de pression sur le mécanisme de dévidage.

3.

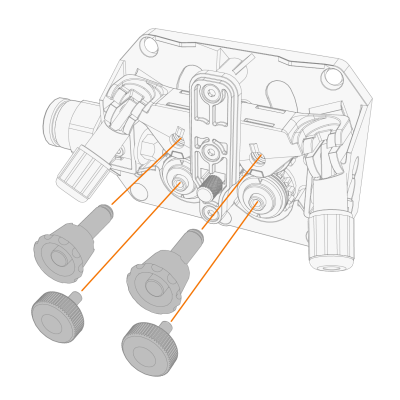

Tirez les goupilles de fixation des galets de pression et dévissez les capuchons de fixation des rouleaux d'entraînement.



4.

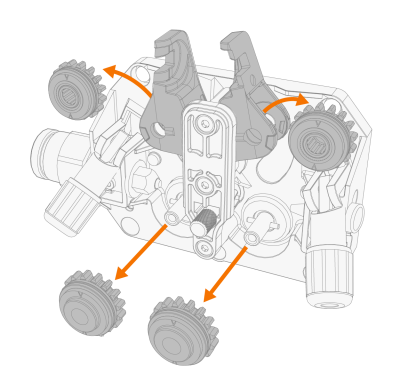

Ouvrez les supports des galets de pression et retirez les galets de pression.

5.

Retirez les rouleaux d'entraînement.

6.

Suivre les étapes précédentes en sens inverse pour installer les galets d'alimentation. Aligner l'entaille à la base des galets d'entraînement sur la tige des axes d'entraînement.

7.

Remettre en place les broches de montage et les goupilles de montage pour verrouiller les galets d'entraînement et les galets presseurs.

8.

Abaissez les bras de verrouillage des rouleaux de pression pour fixer les rouleaux de pression.

9.

Fermez le boîtier du dévidoir.

Pour plus d'informations sur l'installation du fil, se reporter à la section Installation et remplacement du fil d’apport et de la bobine de fil.
