Connexions pour le soudage MMA et le gougeage

Ce chapitre décrit les connexions avec le dévidoir connecté au système. Dans ce cas, le panneau de commande du dévidoir est utilisé pour contrôler les paramètres de soudage MMA. Pour l'utilisation du poste à souder MMA en mode autonome, voir Connexions pour le soudage MMA et le gougeage autonome.
Les étapes suivantes décrivent le raccordement du porte-électrode, mais la même méthode de raccordement et les mêmes mises en garde s'appliquent avec le câble de gougeage pour le gougeage à l'arc carbone.

Le soudage MMA nécessite de débrancher le câble de soudage (vers le dévidoir) du connecteur de soudage (+) situé à l'arrière du poste à souder.

En option, un adaptateur de câble de soudage DIX supplémentaire connecté au connecteur DIX arrière (+) peut être utilisé, si le soudage MMA est plus fréquent.

Pour connecter le porte-électrode (ou le câble de gougeage) au poste à souder X3, procédez comme suit :

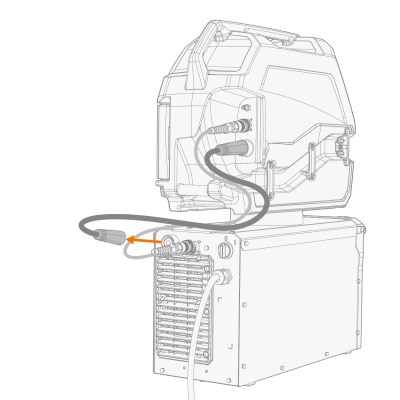

1. S'il est déjà raccordé, débranchez temporairement le câble courant soudage (allant au dévidoir) de l'arrière du poste à souder.

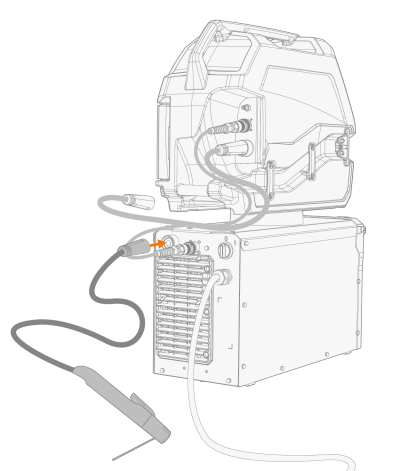

2. Branchez le porte-électrode directement sur le connecteur de soudage (+) à l'arrière du poste à souder.

Pour se connecter au poste à souder X3 à l'aide de l'adaptateur de câble séparateur en option, procédez comme suit :

Déconnectez le porte-électrode ou l'électrode du porte-électrode lorsque vous ne soudez pas en mode MMA. Connecté de cette façon, le câble de MMA fait partie du circuit même lors du soudage dans d'autres modes de fonctionnement (par exemple MIG).
1. S'il est déjà raccordé, débranchez le câble du courant soudage (allant au dévidoir) à l'arrière du poste à souder.

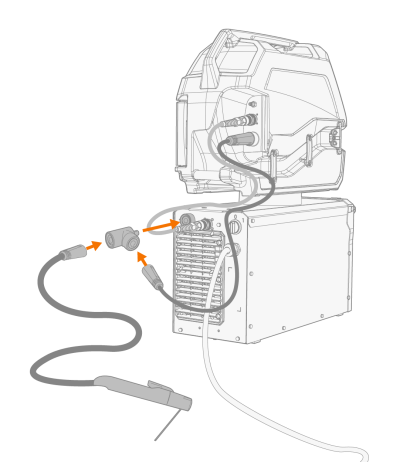

2. Fixez un adaptateur de câble de soudage DIX au connecteur du câble courant de soudage (+) à l'arrière du poste à souder.
3. Raccordez le câble du courant soudage (allant au dévidoir) et le câble porte-électrode à l'adaptateur de câble séparateur DIX.



Pour connecter le câble de retour à la terre et passer en mode MMA, procédez comme suit :

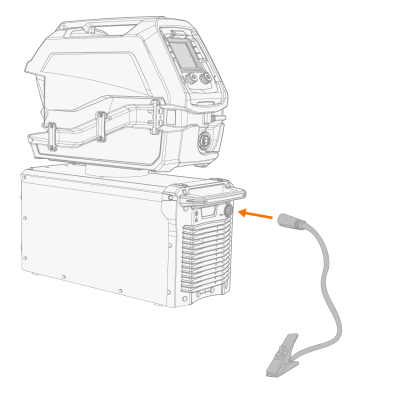

1. Brancher le câble de retour à la terre sur le connecteur (-) du poste à souder situé à l'avant.

2. Changer le mode de fonctionnement du système de soudage en mode MMA à l'aide du panneau de commande du dévidoir. Pour plus d'informations, se reporter à la section Panneau de commande, commandes, X3.



La plupart des applications MMA exigent que le câble du courant de soudage (ou câble de gougeage) soit raccordé à la borne positive du poste à souder. La polarité peut être sélectionnée en raccordant le câble du courant de soudage (ou le câble de gougeage) et le câble de masse en conséquence au connecteur positif ou négatif du poste à souder. À cet effet, une rallonge supplémentaire pour le câble du courant de soudage du câble de raccordement est disponible en option.
