HR53-kaukosäätimen käyttö

Kun HR53-kaukosäädin on kytketty, on se automaattisesti käytössä.

Valinnaisella HR53-kaukosäätimellä voit vaihtaa muistikanavaa ja säätää langansyöttönopeutta, hitsausvirtaa ja hitsausjännitettä tai tehdä jännitteen hienosäätöä käytössä olevasta hitsausprosessista riippuen.

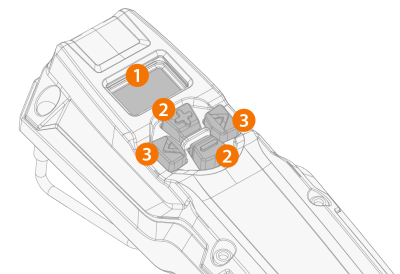

1. LCD-näyttö

>>  Näyttää säädettävän parametrin tiedot ja ilmoittaa mahdollisesta hitsausjärjestelmän virhetilanteesta.

2. Plus/miinus (+/-) -painikkeet

>>  Vaihtaa parametrin arvoa.

3. Vasen/oikea -nuolipainikkeet

>>  Vaihtaa säädettävää parametria/näkymää.

Kaukosäätimen näytön osat

a. Prosessin ja/tai valitun muistikanavan tiedot (prosessi on merkitty yhdellä kirjaimella: M = MIG/MAG, S = Puikkohitsaus (MMA), G = Talttaus)
b. MIG/MAG: Langansyöttönopeuden ja hienosäädön symbolit
c. Säädettävän parametrin arvo (tai virheilmaisin)
d. Säädettävän parametrin yksikkö

Kun parametria säädetään kaukosäätimellä, eikä säädetty arvo vastaa enää käytössä olevalle muistikanavalle tallennettua arvoa, muistikanavanumero esitetään näytöllä ilman muistikanavasymbolin laatikkoa sen ympärillä (vain MIG/MAG):

Kaukosäätimen näkymät ja käyttö

Vaihda näkymien välillä painamalla vasen/oikea-nuolipainikkeita.

• Muistikanavanäkymä (vain MIG/MAG): Muistikanavaa vaihdetaan painamalla +/- -painikkeita. +/- -painikkeen pitkä painallus selaa arvoja nopeammin.
• Prosessin valintanäkymä: Tässä voidaan valita MIG/MAG-hitsauksen, puikkohitsauksen ja talttauksen välillä.
• Hitsaustehonäkymä: Riippuen käytössä olevasta hitsausprosessista, +/- -painikkeilla säädetään langansyöttönopeutta tai virtaa. +/- -painikkeen pitkä painallus selaa arvoja nopeammin.
• Jännitteensäätö-/Hienosäätönäkymä: Riippuen käytössä olevasta hitsausprosessista, +/- -painikkeilla hienosäädetään jännitettä tai hitsausprosessikohtaista parametria. +/- -painikkeen pitkä painallus selaa arvoja nopeammin. Oikeanpuoleisen nuolinäppäimen pitkä painallus vaihtaa eri parametrien välillä, jos käytettävissä.
• Turvalukitus: Painamalla nuolinäppäimiä vasemmalle/oikealle samanaikaisesti 2 sekunnin ajan, laitteen turvalukitus voidaan ottaa käyttöön ja poistaa käytöstä.

Vasemman nuolipainikkeen pitkä painallus tallentaa säädetyt arvot käytössä olevalle muistikanavalle.

X3-virtalähteitä voidaan käyttää puikkohitsaukseen ja hiilikaaritalttaukseen myös ilman langansyöttölaitetta. HR53-kaukosäädin tarvitaan tällaista itsenäistä (ilman langansyöttölaitetta tapahtuvaa) käyttöä varten.
Kun MIG-hitsauspolttimen kaukosäädintä käytetään muistikanavan valitsemiseen tai langansyöttönopeuden säätämiseen, vastaava toiminto ei ole käytettävissä HR53-kaukosäätimessä.
