X3-ohjauspaneeli

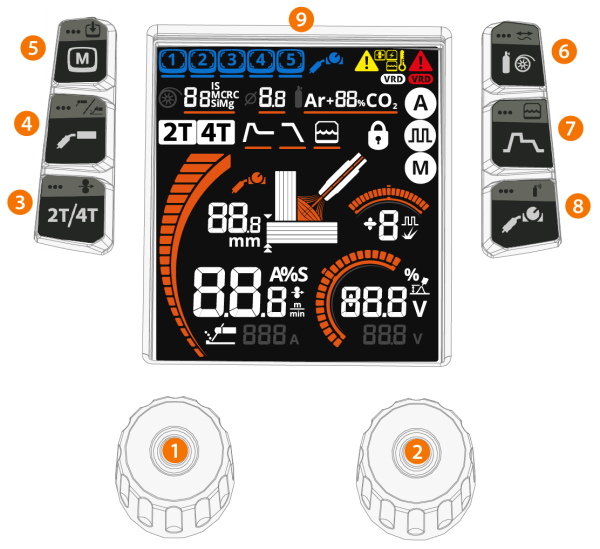

Tässä osiossa esitellään X3-langansyöttölaitteen ohjauspaneelin hallintalaitteet ja ominaisuudet.
|
1.
|
Vasen säätönuppi (lisää tietoa alla) |
>> Käännä ja paina säätönuppia valintojen tekemiseksi.
|
2.
|
Oikea säätö nuppi (lisää tietoa alla) |
>> Käännä ja paina säätönuppia valintojen tekemiseksi.
|
3.
|
Liipaisinlogiikka- ja langanajopainike |
>> Lyhyt painallus: Liipaisinlogiikan valinta (2T/4T)
>> Pitkä painallus: Langanajo, ajaa lisäainelankaa eteenpäin (valokaari pois päältä)
|
Langanajon aikana langansyöttönopeutta voidaan säätää oikealla säätönupilla. |
|
4.
|
Prosessi- ja tilapainike |
>> Lyhyt painallus: MIG-hitsausprosessin valinta (manuaalinen MIG (M) / 1-MIG (A) / Pulssi-MIG (
)). Tee valinta oikealla säätönupilla. Manuaalisessa MIG-tilassa ollessa painikkeen lyhyt painallus avaa ensin materiaalivalintatoiminnon.
>> Pitkä painallus: Toimintatilan valinta (MIG/Puikkohitsaus/Talttaus)
|
|
Pulssi-MIG-prosessi on käytettävissä vain pulssivirtalähteen kanssa. |
|
|
Kun laite on puikkohitsaus- tai talttaustilassa, hitsausprosessin valinnan lyhyt painallus palauttaa laitteen aina MIG-tilaan. |
>> Lyhyt painallus: Vaihda muistikanavaa
>> Pitkä painallus: Tallenna muistikanavalle >> Lisätietoja on kohdassa: Muistikanavat
|
6.
|
Materiaalin valinta ja kaapelin kalibrointipainike |
>> Lyhyt painallus: Lisäainelangan materiaalin, paksuuden ja suojakaasun valinta >> Lisätietoja on kohdassa: Perusasetukset 1-MIG ja Pulssi-MIG -prosesseilla
>> Pitkä painallus: Kaapelin kalibrointi >> Lisätietoja on kohdassa: Hitsauskaapelin kalibrointi
|
7.
|
Hitsausparametripainike |
>> Lyhyt painallus: Lisähitsausparametrien säädöt: Kuuma-aloitus / Kraatterintäyttö / Jälkivirta (PC) >> Lisätietoja on kohdassa: Lisähitsausparametrit
>> Pitkä painallus: Nestejäähdytys AUT/ON/OFF (AUT = Automaattinen). Tee valinta oikealla säätönupilla.
|
8.
|
Kaukosäädön ja kaasutestin painike |
>> Lyhyt painallus: Kaukosäätötilan valinta (koskee vain poltinkaukosäädintä): Langansyöttönopeus / Muistikanava / POIS
>> Pitkä painallus: Kaasutesti, testaa suojakaasun virtaus ja huuhtele kaasulinja
|
|
Kaasutestin aikana kaasuvirtausta voidaan säätää säätönupilla. |
|
9.
|
Ohjauspaneelin näyttö. |
>> Lisätietoja on kohdassa: X3-ohjauspaneeli.
Säätönuppien toiminnot päähitsausnäkymässä
Vasen säätönuppi:
|
•
|
Manuaali-MIG: Langansyöttönopeuden säätö |
|
•
|
1-MIG: Langansyöttönopeuden säätö |
|
•
|
Pulssi-MIG: Langansyöttönopeuden säätö |
|
•
|
Puikkohitsaus: Hitsausvirran säätö |
|
•
|
Talttaus: Virran säätö. |
Oikea säätönuppi:
|
•
|
Manuaali-MIG: Hitsausjännitteen säätö |
|
•
|
1-MIG: Hitsausjännitteen hienosäätö / dynamiikka (painamalla voit vaihtaa säädettävien parametrien välillä) |
|
•
|
Pulssi-MIG: Hienosäätö / Pulssivirta (painamalla voit vaihtaa säädettävien parametrien välillä) |
|
•
|
Puikkohitsaus: Dynamiikan säätö. |
|
|
Oikeanpuoleinen säätönuppi on oletussäätönuppi säätöjä ja valintoja varten, kun hitsausparametreja tallennetaan muistikanavalle tai kun säädetään lisäparametreja. |
|
|
Useimmissa säätö- ja asetusnäkymissä vasemmanpuoleista säätönuppia tai jotakin sivupainiketta painamalla pääset takaisin päänäkymään. |
>> Lisätietoja on kohdassa: Tärkeimmät hitsausparametrit
Turvalukitus: Painamalla pitkään (2 s) samanaikaisesti säätönuppia 1 ja 2, laite voidaan lukita turvallisuussyistä. Tämä estää hitsauksen ja laitteen käytön vahingossa, ilman, että koko laitteisto täytyy sammuttaa. Avaa laitteen lukitus painamalla säätönuppeja 1 ja 2 samanaikaisesti kahden sekunnin ajan.
Tehdasasetusten palautus: Laitteen tehdasasetukset voidaan palauttaa painamalla toimintopainikkeita 3 ja 8 (liipaisinlogiikka- ja kaukosäätimen painikkeet) samanaikaisesti 5 sekunnin ajan.
|
|
Tehdasasetusten palauttaminen poistaa kaikki käyttäjätiedot. |
