Ohjauspaneelin näytön elementit

1. Muistikanavat (1...5) ja kaukosäätimen ilmaisin (näkyy, kun poltinkaukosäädintä käytetään muistikanavien vaihtamiseen)

>>  Lisätietoja on kohdassa Muistikanavat.

2. Varoitus- ja huomioindikaattorit sekä VRD:n (jännitteenalennuspiiri) ilmaisin.

>>  Lisätietoja on kohdassa Varoitus- ja virheilmaisimet.

>>  Jännitteenalennustoimintoa (VRD) käytetään vain puikko- ja talttaustiloissa, ja vain, jos toiminto on otettu hitsauslaitteessa käyttöön. Lisätietoa on kohdassa Jännitteenalennuspiiri (VRD).

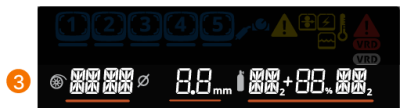

3. Lisäainelangan materiaali, halkaisija ja suojakaasuasetukset

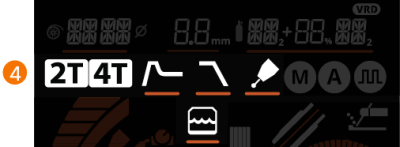

4. Liipaisinlogiikan, kuuma-aloituksen, kraatterintäytön, jälkivirran ja nestejäähdytyksen ilmaisimet

5. MIG-hitsausprosessin ilmaisimet



	Automaattinen MIG (1-MIG)
	Pulssi-MIG
	Manuaalinen MIG



6. Asetuslukon ja turvalukituksen ilmaisin (kun turvalukitus on päällä, näytössä näkyy myös teksti "LOCKED").

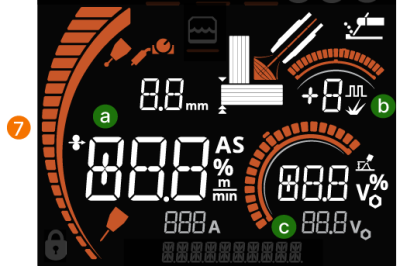

7. Hitsauksen pääparametrit:

a.

Langansyöttönopeuden säätö sekä materiaalin paksuuden ja kaukosäädön (kun poltinkaukosäädintä käytetään hitsausparametrien säätöön) ilmaisimet

b.

Dynamiikka- tai pulssisäätö

c.

Jännite tai jännitteen hienosäätö

d.

Puikkohitsauksen kuvake (kun puikkohitsaustila on valittu)

e.

Talttauksen kuvake (kun talttaustila on valittu).

8. Kaarijännitteen ja napajännitteen ilmaisimet (kaarijännite vasemmalla, napajännite oikealla).

9. Tekstitietorivi

Seuraavat parametrit ja asetukset näkyvät tekstinä:

- Versionumeron näyttö (aktivoituu painamalla mitä tahansa painiketta käynnistyksen aikana)

- "FAILED": Kun muistikanavaa tallennettaessa tapahtuu virhe

- "FACT. RESET": Tehdasasetusten palautus

- "LOCKED": Kun turvalukitus on käytössä

- "HOT START": Kuuma-aloitusta säädettäessä (kuuma-aloituksen kuvakkeen lisäksi)

- "CRATER FILL": Kraatterintäyttöä säädettäessä (kraatterintäytön kuvakkeen lisäksi)

- "POST CURR.": Jälkivirtaa säädettäessä (jälkivirran kuvakkeen lisäksi)

- "POST GAS": Kun säädetään jälkikaasua

- "VOLT. ARC / VOLT. TERM": Kun valitaan, näytetäänkö kaarijännite ("VOLT. ARC") vai napajännite ("VOLT. TERM") hitsauksen aikana ja lyhyesti sen jälkeen

- Langanajopainikkeella ajetun lisäainelangan pituus



Katso lisätietoja hitsausparametreistä kullakin hitsausprosessilla täältä: Tärkeimmät hitsausparametrit.

X3-ohjauspaneelin symbolit selitetään myös täällä: X3-ohjauspaneelin symbolit ja kuvakkeet.
