Langanohjainputkien asennus ja vaihto

Langansyöttömekanismissa on kolme langanohjainputkea. Ne on vaihdettava, kun muutat käytettävän lisäainelangan halkaisijaa tai materiaalia.

Meno-ohjainputkea vaihdettaessa MIG-hitsauspoltin tulee irrottaa.

a.

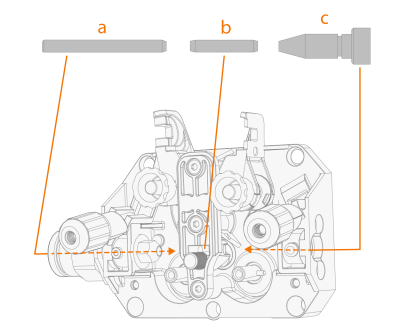

Langanohjainpuki (meno)

b.

Keskimmäinen langanohjainputki

c.

Langanohjainputki (tulo)



Valitse uudet langanohjainputket näiden taulukoiden mukaisesti: X3-langansyöttölaitteen kulutusosat.

Langanohjainputkien vaihto:

1.

Vapauta puristuskahvat ja poista lisäainelanka ja syöttöpyörät järjestelmästä.

>>  Lisätietoja syöttöpyörien poistamisesta on kohdassa Syöttöpyörien asennus ja vaihto.

2.

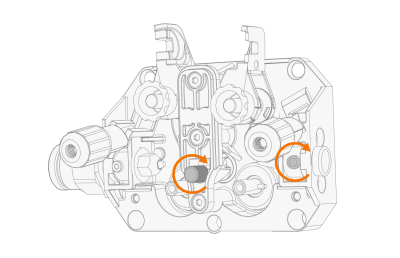

Löysää mekanismin rungossa oleva kiristysruuvi ja vedä vanha tulo-ohjainputki ulos.

3.

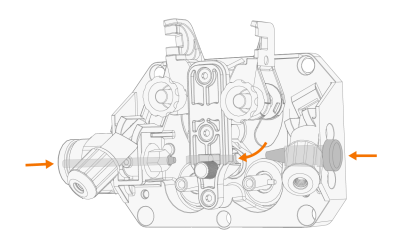

Poista myös vanha meno-ohjainputki työntämällä se hitsauspoltinliitännän läpi.

4.

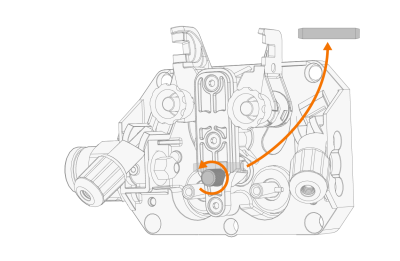

Löysää keskellä oleva kiristinnuppi ja vedä vanha keskiohjainputki ulos.

5.

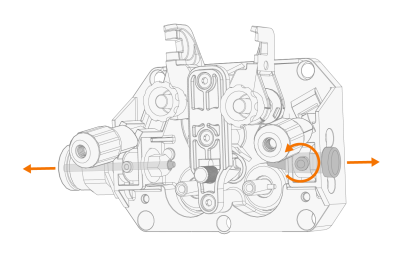

Aseta uusi tulo-ohjainputki paikalleen ja lukitse se kiristämällä mekanismin rungossa oleva ruuvi.

6.

Asenna uusi meno-ohjainputki työntämällä se paikalleen hitsauspoltinliitännän läpi.

7.

Aseta uusi keskiohjainputki paikalleen ja lukitse se kiristämällä kiristinnuppi.

8.

Vaihda syöttöpyörät tarpeen mukaan.

>>  Katso lisätietoja syöttöpyörien asentamisesta kohdasta Syöttöpyörien asennus ja vaihto.
