X3-virtalähde ja jäähdytysyksikkö

Tässä osiossa kuvataan X3-virtalähteiden rakenne jäähdytysyksikön kanssa. Nestejäähdytteisessä järjestelmävaihtoehdossa jäähdytysyksikkö on integroitu virtalähteeseen.

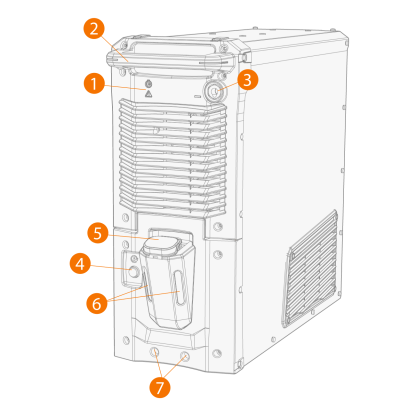

Etuosa:

1.

Merkkivalopaneeli

•  Virta päällä/pois -merkkivalo: LED palaa vihreänä, kun laite on päällä.

•  Varoitusvalo: LED palaa keltaisena, jos tapahtuu ylikuumenemista.

2.

Kahva (ei tarkoitettu mekaaniseen nostamiseen)

3.

Maadoituskaapelin liitäntä, miinusnapa (-)

4.

Jäähdytysnesteen kierrätyspainike

>>  Painikkeen painaminen ja pitäminen painettuna aktivoi pumpun ja kierrättää jäähdytysnestettä järjestelmän läpi. Kun painikkeen vapauttaa, pumppu pysähtyy.

5.

Jäähdytysnestesäiliön korkki

6.

Jäähdytysnesteen tason ilmaisin

7.

Lukitusliitäntä edessä (lukitus valinnaisena lisävarusteena saatavaan kärryyn)

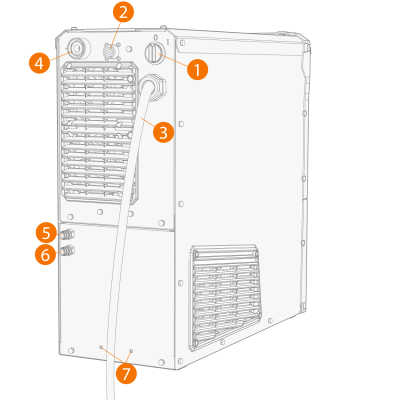

Takaosa:

1.

Virtakytkin

2.

Ohjauskaapelin liitäntä

3.

Verkkovirtakaapeli

4.

Hitsausvirtakaapelin liitäntä, plusnapa (+)

5.

Jäähdytysnesteen meno- ja paluuletkun liitäntä (värikoodattu)

6.

Jäähdytysnesteen meno- ja paluuletkun liitäntä (värikoodattu)

7.

Takaosan lukitusmekanismi

>>  Lukitsemiseen valinnaisena lisävarusteena saatavaan kärryyn.
