X3-virtalähde
Tässä osiossa kuvataan X3-virtalähteiden rakenne ilman jäähdytysyksikköä.

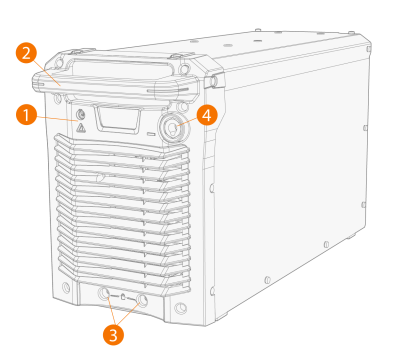

Etuosa:
| 1. | Merkkivalopaneeli |
• Virta päällä/pois -merkkivalo: LED palaa vihreänä, kun laite on päällä.
• Varoitusvalo: LED palaa keltaisena, jos tapahtuu ylikuumenemista.
| 2. | Kahva (ei tarkoitettu mekaaniseen nostamiseen) |
| 3. | Lukitusliitäntä edessä |
>> Kiinnitys valinnaisena lisävarusteena saatavaan kärryyn.
| 4. | Maadoituskaapelin liitäntä, miinusnapa (-) |

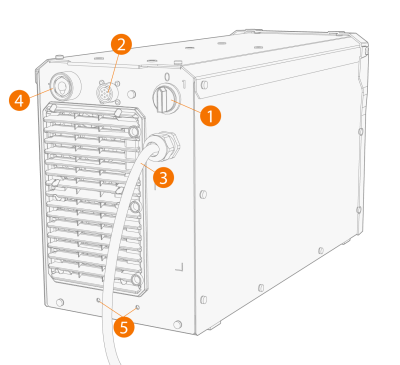

Takaosa:
| 1. | Virtakytkin |
| 2. | Ohjauskaapelin liitäntä |
| 3. | Verkkovirtakaapeli |
| 4. | Hitsausvirtakaapelin liitäntä, plusnapa (+) |
| 5. | Takaosan lukitusmekanismi |
>> Kiinnitys valinnaisena lisävarusteena saatavaan kärryyn.
