Instalación del equipo en el carro X3T2 (opcional)
El carro X3T2 es un carro opcional de 2 ruedas para X3 FastMig.
Además de estas instrucciones, consulte también las instrucciones de instalación que se entregan con el carro.
Herramientas necesarias:
|
|
La fuente de potencia puede instalarse con la placa inferior del carro ya acoplada al bastidor del carro, o de manera que la placa inferior del carro se acople primero a la fuente de potencia y el conjunto se eleve luego sobre el carro. |

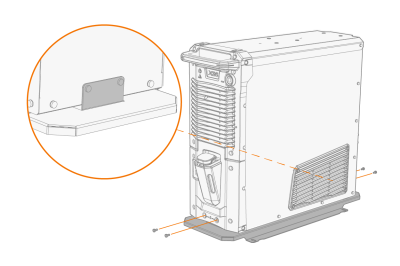

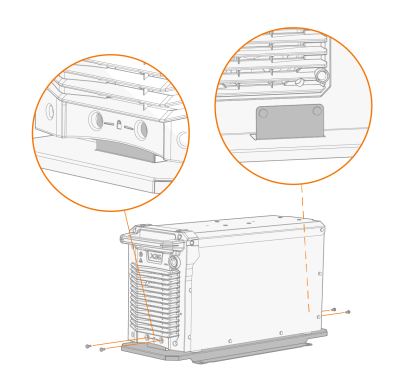

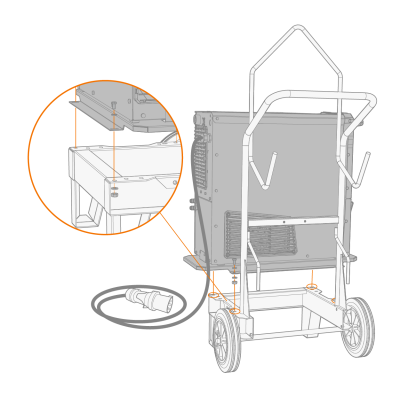

| 1. | Levante la fuente de potencia en la placa inferior del carro de manera que los soportes de fijación se alineen con los orificios de fijación. Fije la fuente de potencia a la placa inferior con los tornillos suministrados (2 tornillos M5x12 en la parte delantera, 2 tornillos M5x12 en la parte trasera). |

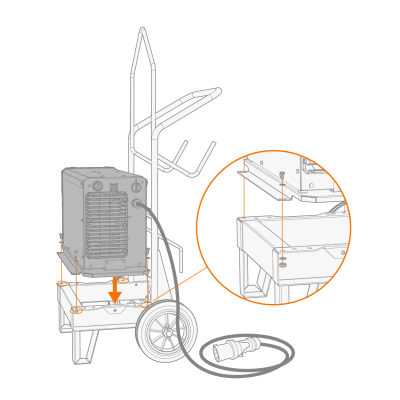

| 2. | Si la fuente de potencia se instaló por separado en la placa inferior del carro en el paso anterior: Levante el conjunto de la placa inferior del carro y la fuente de potencia, colóquelo sobre el carro y fije el conjunto al carro a través de cada esquina de la placa inferior. Utilice los pernos (4 x M8x12), las tuercas (4 x M8) y las arandelas (8 x M8) suministrados con el carro. |

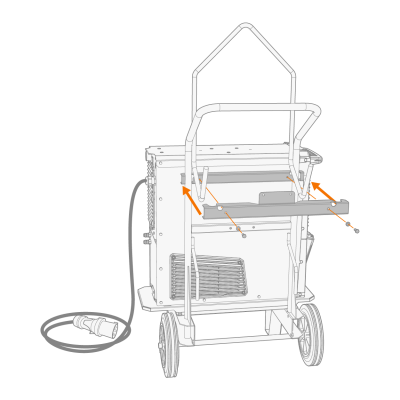

| 3. | Si instala el modelo de fuente de potencia más alto (con la unidad de refrigeración integrada): Fije los soportes de la placa de fijación al bastidor del carro según la altura de la unidad. Fije las placas de fijación en su lugar desde la parte trasera con los pernos suministrados (2 pernos M6x16 y 2 arandelas M6). |

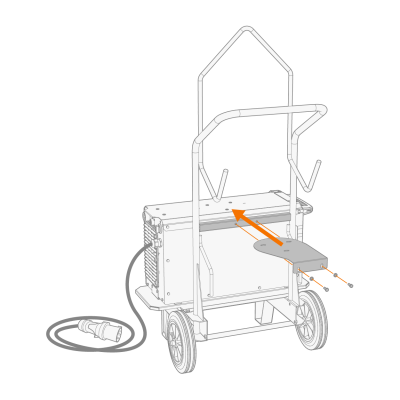

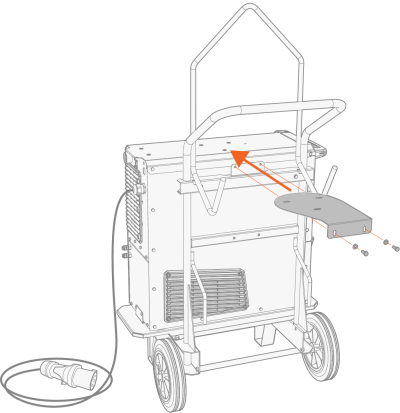

| 4. | Coloque la placa de soporte superior en la fuente de potencia y fíjela en su sitio desde la parte trasera con los pernos suministrados (2 pernos M6x16 y 2 arandelas M6) a través de las placas de fijación. |

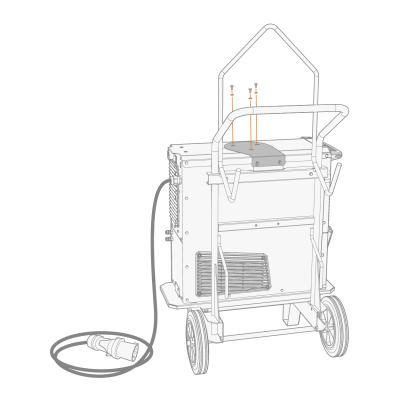

| 5. | Fije la placa de soporte superior a la fuente de potencia con los tornillos suministrados (3 M6x16 y 3 arandelas M6). |
|
|

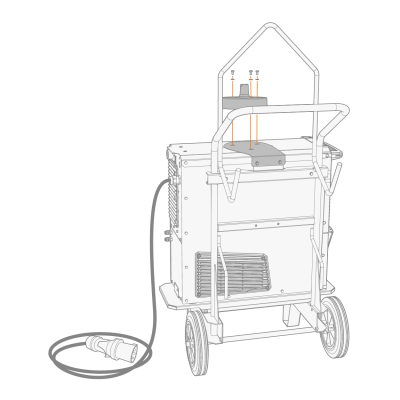

Para la instalación del alimentador de alambre apilado, instale también la placa de montaje del alimentador de alambre en la fuente de potencia en esta etapa. La placa de montaje utiliza los mismos puntos de fijación que la placa de soporte superior. |

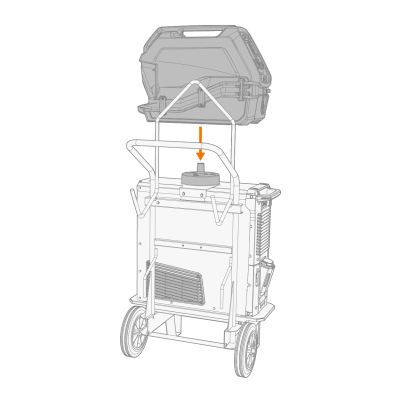

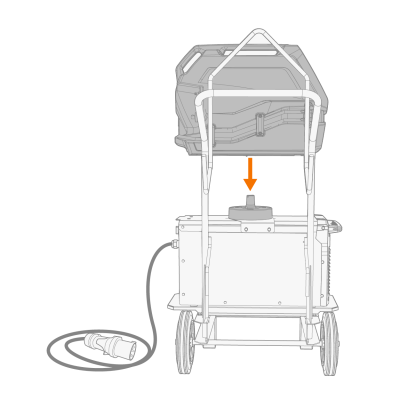

| 6. | Levante el alimentador de alambre sobre la fuente de potencia, en la placa de montaje. |
>> Consulte Instalación del alimentador de alambre con placa de montaje para obtener más información.
|
El alimentador de alambre debe fijarse al eje de la placa de montaje para garantizar un funcionamiento seguro. |
