Instalación y sustitución de tubos de guía de alambre

El mecanismo de alimentación del alambre incluye tres tubos de guía de alambre. Cámbielos cuando el diámetro del alambre de relleno crezca o el material cambie.

Cuando sustituya el tubo guía de salida, deberá desconectar la antorcha de soldadura MIG.

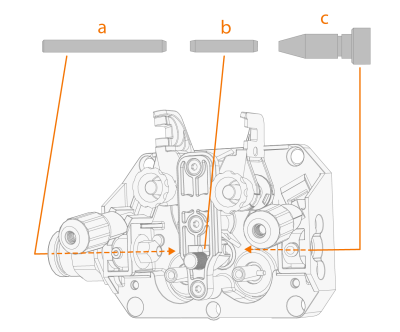

a. Tubo guía exterior
b. Tubo guía central
c. Tubo guía interior



Seleccione los nuevos tubos guía de alambre de acuerdo con las siguientes tablas: Consumibles del alimentador de alambre X3.

Para reemplazar los tubos de guía de alambre:

1. Suelte los brazos de presión y retire el alambre de relleno y los rodillos de alimentación de alambre del sistema.

>>  Consulte Instalación y sustitución de rodillos de alimentación para obtener más información sobre la extracción del rodillo alimentador de alambre.

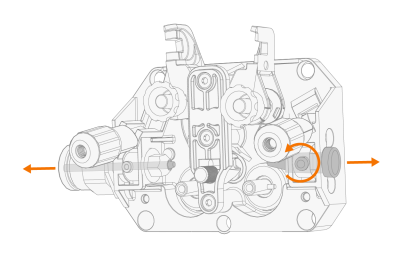

2. Suelte el tornillo de apriete del bastidor del mecanismo y extraiga el tubo guía de entrada antiguo.
3. Retire también el tubo guía de salida antiguo empujándolo hacia fuera a través del conector de la antorcha de soldadura.

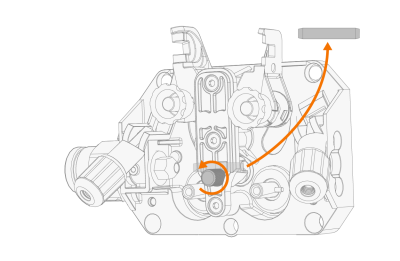

4. Suelte la perilla de apriete del centro y extraiga el tubo guía central antiguo.

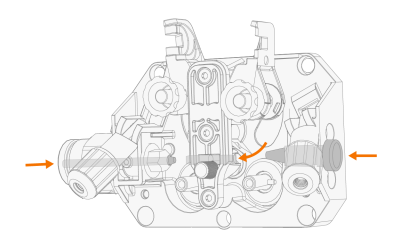

5. Inserte el nuevo tubo guía de entrada en su lugar y fíjelo apretando el tornillo del bastidor del mecanismo.
6. Instale un nuevo tubo guía de salida empujándolo a través del conector de la antorcha de soldadura.

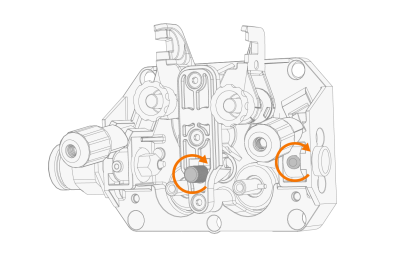

7. Inserte un nuevo tubo guía central en su lugar y fíjelo con la perilla de apriete.

8. Sustituya los rodillos alimentadores de alambre, según corresponda.

>>  Consulte Instalación y sustitución de rodillos de alimentación para obtener más información sobre la instalación del rodillo alimentador de alambre.
