X3 Wire Feeder HD200
Esta sección describe la estructura del alimentador de alambre X3 Wire Feeder HD200.
|

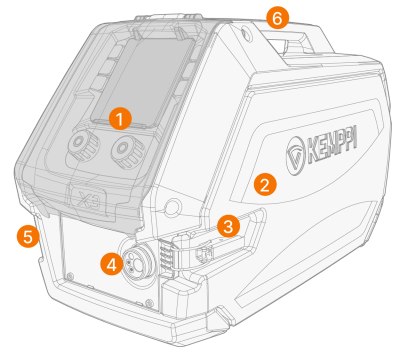

1.
|
Panel de control (y cubiertas abisagradas de la pantalla del panel de control) |
>> Para más información sobre el panel de control alimentador de alambre X3, consulte Panel de control X3.
|
2.
|
Puerta del compartimento del alimentador de alambre |
|
Mantenga cerrada la puerta del armario del alimentador de alambre durante la soldadura para reducir el riesgo de lesiones o choque eléctrico. Mantenga la puerta del armario cerrada también en otros momentos para mantener limpio el interior del alimentador de alambre. |
|
3.
|
Seguro de la puerta del armario del alimentador de alambre |
|
4.
|
Conector Euro para el cable de la antorcha de soldadura |
|
5.
|
Soporte del conector de entrada y salida de refrigerante |
|
7.
|

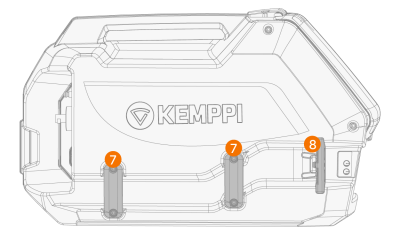

Conducto de la manguera refrigerante/soportes empotrados |
|
8.
|
Soporte del conector de la manguera de refrigerante y sujetador de resorte. |

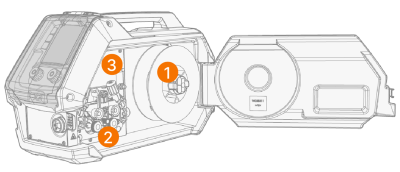

Al interior de alimentador de alambre (compartimento del alimentador de alambre)
|
1.
|
Carrete de alambre y soporte para carrete de alambre |
>> Para obtener más información sobre el carrete de alambre, consulte Instalación y sustitución del alambre de relleno y del carrete de alambre.
|
2.
|
Mecanismo de los rodillos de alimentación del alambre |
|
3.
|
Válvula reguladora del flujo de gas de protección |
|
También está disponible una versión de modelo independiente con rotámetro incorporado para gas. En ese caso, la válvula del regulador del flujo de gas se sustituye por la perilla de ajuste del rotámetro y la escala. |

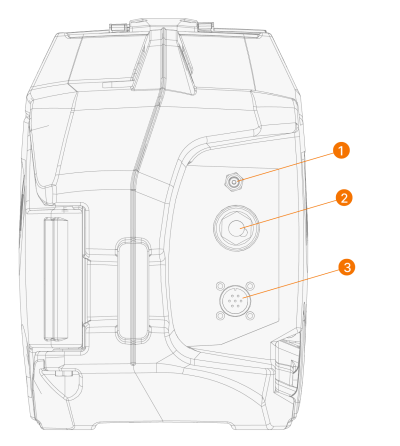

Parte trasera del alimentador de alambre
|
1.
|
Conector de la manguera de gas de protección |
|
2.
|
Conexión para cable de corriente de soldadura |
|
3.
|
Conector del cable de control. |
Para instalar y conectar los cables, consulte Cables de interconexión X3 y Instalación de cables (X3 WF HD200).
