Installation der Ausrüstung auf dem X3T2-Wagen (optional)

Der X3T2-Wagen ist ein optionaler 2-Rad-Wagen für X3 FastMig.

Zusätzlich zu dieser Anleitung beachten Sie bitte auch die mit dem Wagen gelieferte Montageanleitung.

Benötigte Werkzeuge:
Die Stromquelle kann mit der Bodenplatte des Wagens bereits am Wagenrahmen befestigt installiert werden, oder so, dass die Bodenplatte des Wagens zuerst an der Stromquelle befestigt wird und die Baugruppe dann auf den Wagen gehoben wird.

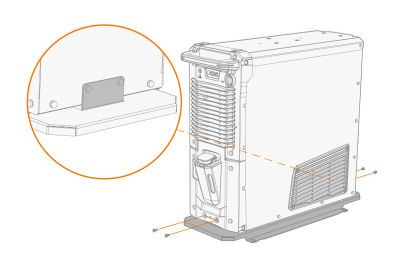

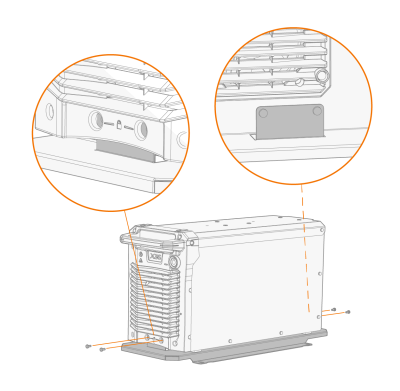

1. Heben Sie die Stromquelle auf der Bodenplatte des Wagens an, sodass die Befestigungsklammern mit den Befestigungslöchern übereinstimmen. Befestigen Sie die Stromquelle mit den mitgelieferten Schrauben an der Bodenplatte (2 x M5x12-Schrauben vorne, 2 x M5x12-Schrauben hinten).

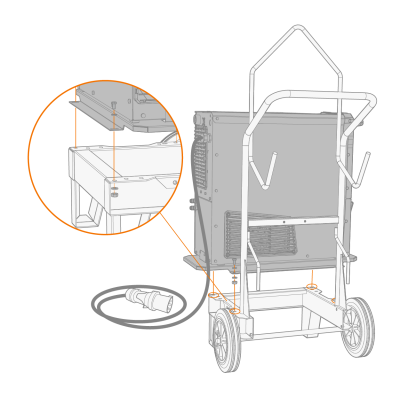

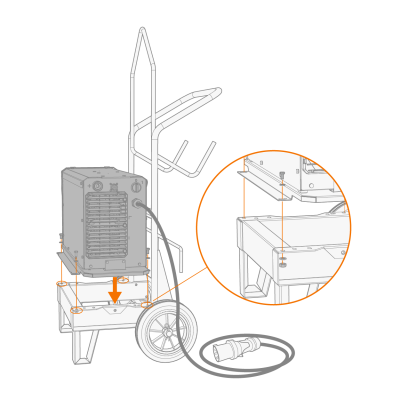

2. Wenn die Stromquelle im vorherigen Schritt separat auf der Bodenplatte des Wagens installiert wurde: Heben Sie die Baugruppe aus Stromquelle und Wagenbodenplatte auf den Wagen und befestigen Sie die Baugruppe an jeder Ecke der Bodenplatte am Wagen. Verwenden Sie die mit dem Wagen gelieferten Schrauben (4 x M8x12), Muttern (4 x M8) und Unterlegscheiben (8 x M8).

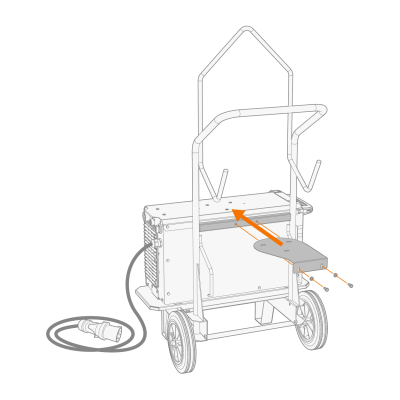

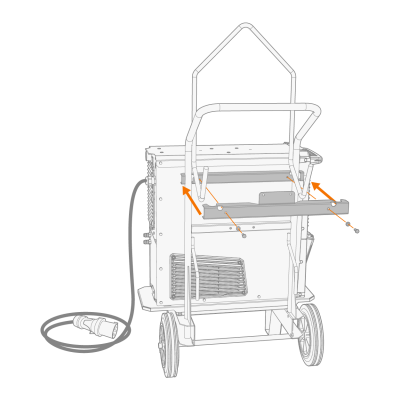

3. Bei Installation des höheren Modells der Stromquelle (mit integrierter Kühleinheit): Befestigen Sie die Halterungen der Befestigungsplatte entsprechend der Höhe der Einheit am Rahmen des Wagens. Befestigen Sie die Befestigungsplatten von hinten mit den mitgelieferten Schrauben (2 x M6x16-Schrauben und 2 x M6-Unterlegscheiben).

4. Legen Sie die obere Halteplatte auf die Stromquelle und befestigen Sie sie von hinten mit den mitgelieferten Schrauben (2 x M6x16-Schrauben und 2 x M6-Unterlegscheiben) durch die Befestigungsplatten.

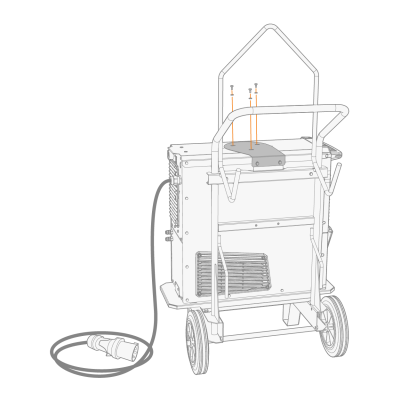

5. Befestigen Sie die obere Halteplatte mit den mitgelieferten Schrauben (3 x M6x16 und 3 x M6-Unterlegscheiben) an der Stromquelle.
Bei der Installation des gestapelten Drahtvorschubs installieren Sie zu diesem Zeitpunkt auch die Montageplatte des Drahtvorschubs an der Stromquelle. Die Montageplatte verwendet dieselben Befestigungspunkte wie die obere Halteplatte.

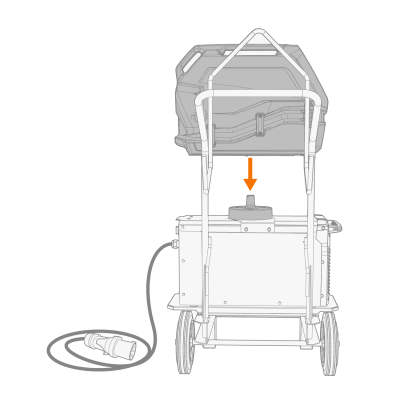

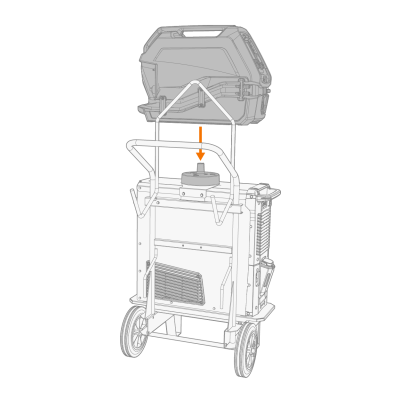

6. Heben Sie den Drahtvorschub auf die Stromquelle, auf die Montageplatte.

>>  Siehe Installation des Drahtvorschubs mit Montageplatte für weitere Informationen.

Der Drahtvorschub muss an der Welle der Montageplatte befestigt werden, um einen sicheren Betrieb zu gewährleisten.
