Installieren und Ersetzen von Drahtführungsrohren

Der Drahtvorschubmechanismus umfasst drei Drahtführungsrohre. Ersetzen Sie sie, wenn der Durchmesser des Zusatzwerkstoffs oder das Material sich ändern.

Beim Auswechseln des Auslassführungsrohrs muss der MIG-Schweißen Brenner abgenommen werden.

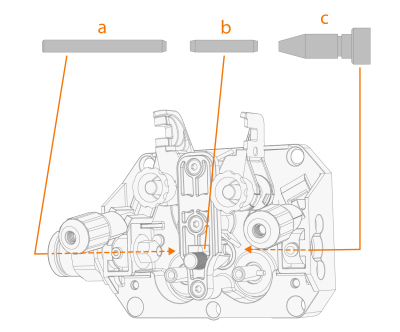

a.

Auslassrohr

b.

Mittleres Führungsrohr

c.

Einführungsrohr



Die Drahtführungsröhrchen gemäß den Tabellen hier auswählen: X3 Drahtvorschub Verschleißteile.

Zum Ersetzen der Drahtführungsrohre:

1.

Lösen Sie die Druckarme und nehmen Sie die Schweißdraht- und Drahtvorschubrollen aus dem System.

>>  Weitere Informationen zum Ausbau der Drahtvorschubrolle finden Sie unter Installation und Austausch der Vorschubrollen.

2.

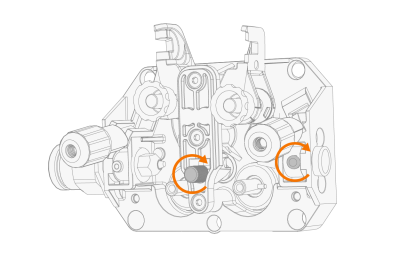

Lösen Sie die Feststellschraube am Rahmen des Mechanismus und ziehen Sie das alte Einlassführungsrohr heraus.

3.

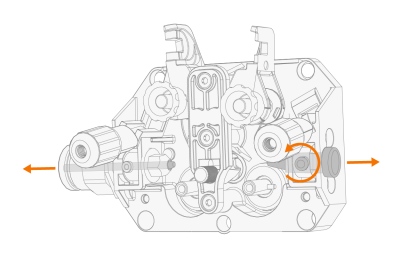

Entfernen Sie auch das alte Auslassführungsrohr, indem Sie es durch den Anschluss des Schweißbrenners herausschieben.

4.

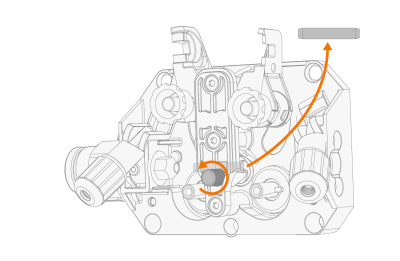

Lösen Sie den Knopf in der Mitte und ziehen Sie das alte mittlere Führungsröhrchen heraus.

5.

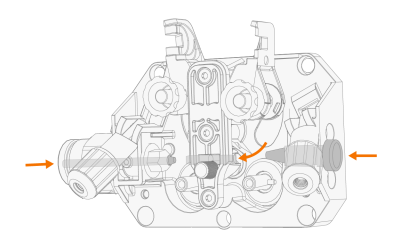

Setzen Sie das neue Einlassführungsrohr ein und befestigen Sie es durch Anziehen der Schraube am Rahmen des Mechanismus.

6.

Setzen Sie ein neues Auslassführungsrohr ein, indem Sie es durch den Anschluss des Schweißbrenners einschieben.

7.

Setzen Sie ein neues mittleres Führungsröhrchen ein und befestigen Sie es mit dem Spannknopf.

8.

Ersetzen Sie die Drahtvorschubrollen, falls erforderlich.

>>  Weitere Informationen zur Installation der Drahtvorschubrolle finden Sie unter Installation und Austausch der Vorschubrollen.
