Installation und Austausch der Vorschubrollen

Die Drahtvorschubrollen ersetzen, wenn sich Material und Durchmesser des Zusatzwerkstoffs ändern.

Die neuen Drahtvorschubrollen gemäß den Tabellen hier auswählen: X3 Drahtvorschub Verschleißteile.

Ersetzen der Drahtvorschubrollen:

1.

Öffnen Sie das Drahtvorschubgehäuse.

2.

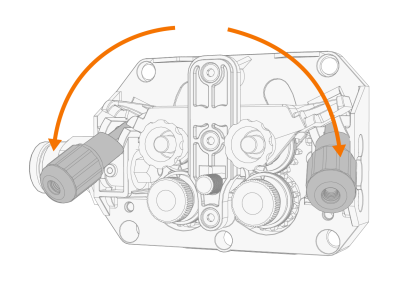

Lösen Sie die Druckvorschubrollen-Verriegelungsarme am Drahtvorschubmechanismus.

3.

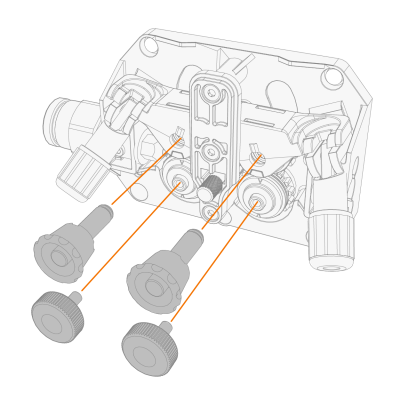

Ziehen Sie die Andruckrollen-Befestigungsstifte heraus und schrauben Sie die Antriebsrollen-Sicherungskappen ab.



4.

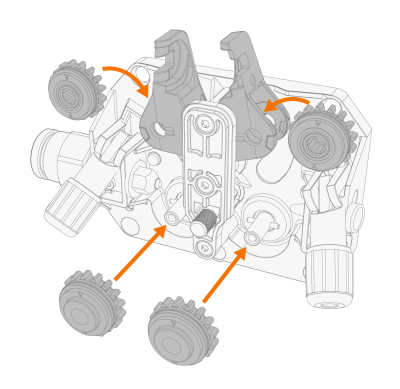

Drehen Sie die Andruckrollenhalter auf und nehmen Sie die Andruckrollen heraus.

5.

Entfernen Sie die Antriebsrollen.

6.

Befolgen Sie die vorherigen Schritte in umgekehrter Reihenfolge, um die Drahtvorschubrollen zu installieren. Richten Sie die Kerbe auf der Unterseite der Vorschubrolle am Stift auf der Antriebswelle aus.

7.

Bringen Sie die Montagekappen und Montagestifte wieder an, um Antriebs- und Druckrollen in ihrer Position zu sichern.

8.

Senken Sie die Druckrollen-Arretierarme ab, um die Andruckrollen zu sichern.

9.

Schließen Sie das Drahtvorschubgehäuse.

Für weitere Informationen zur Drahtinstallation, siehe Installation und Ersetzen von Schweißdraht und Drahtspule.
