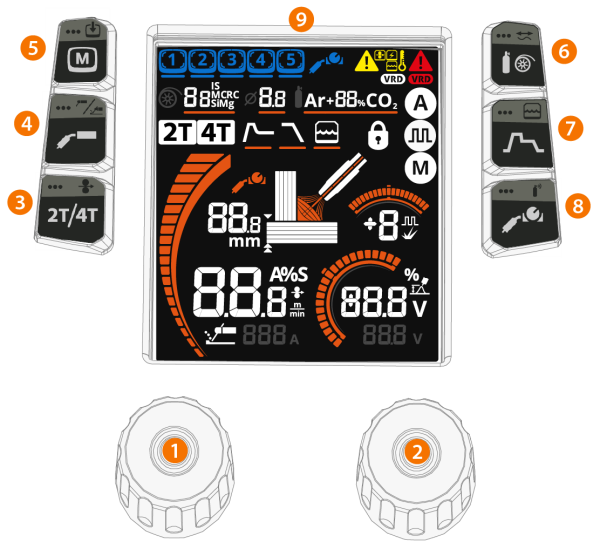

X3-betjeningspanel
Dette afsnit introducerer betjeningselementerne og funktionerne i X3-trådboksens panel.
|
1.
|
Venstre reguleringsknap (mere information nedenfor) |
>> Drej og tryk på reguleringsknappen for at vælge
|
2.
|
Højre reguleringsknap (mere information nedenfor) |
>> Drej og tryk på reguleringsknappen for at vælge
|
3.
|
Brænderkontaktens logik og trådfødningsknap |
>> Kort tryk: Valg af brænderkontaktens logik (2T/4T)
>> Langt tryk: Trådfødning, kør svejsetråden frem (med slukket lysbue)
|
Under trådfødning kan trådhastigheden justeres med den højre reguleringsknap. |
|
4.
|
Proces- og tilstandsknap |
>> Kort tryk: Valg af MIG-svejsning (Manuel MIG (M) / 1-MIG (A) / Puls MIG (
)). Brug den højre reguleringsknap til at vælge. I manuel MIG-tilstand åbner et kort tryk på knappen først materialevalgsmenuen.
>> Langt tryk: Valg af driftstilstand (MIG/MMA/mejsling)
|
|
Pulse MIG-processen er kun tilgængelig med en puls strømkilde. |
|
|
Når du er i MMA- eller mejsling-tilstand, sender et kort tryk på svejseprocesvalget altid enheden tilbage til MIG-tilstand. |
|
5.
|
Knap til valg af hukommelseskanaler |
>> Kort tryk: Skift hukommelseskanal
>> Langt tryk: Gem til hukommelseskanal >> For flere informationer, se: Hukommelseskanaler
|
6.
|
Knap til materialevalg og kabelkalibrering |
>> Kort tryk: Valg af svejsetrådens materiale, tykkelse og beskyttelsesgas >> For mere information, se: Basisindstillinger for 1-MIG og Pulse MIG
>> Langt tryk: Kabelkalibrering >> For mere information, se: Kalibrering af svejsekabel
|
7.
|
Svejseparameterknappen |
>> Kort tryk: Yderligere justering af svejseparametre: Hotstart / Kraterfyldning / Efterstrøm (PC) >> For flere informationer, se: Yderligere svejseparametre
>> Langt tryk: Vandkøling AUT/ON/OFF (AUT = Automatisk). Brug den højre reguleringsknap til at vælge.
|
8.
|
Fjernbetjening og gastestknap |
>> Kort tryk: Valg af fjernbetjeningstilstand (gælder kun for fjernbetjening i brænderen): Trådhastighed/Kanal/SLUKKET
>> Langt tryk: Gastest, test beskyttelsesgasflowet og skyl gasledningen
|
|
Under gastesten kan gasflowet justeres med reguleringsknappen. |
|
9.
|
Displayet på betjeningspanelet. |
>> For mere information, se: X3-betjeningspanel.
Reguleringsknappernes funktioner i hovedvisningen af svejsningen
Venstre reguleringsknap:
|
•
|
Manuel MIG: Regulering af trådhastigheden |
|
•
|
1-MIG: Regulering af trådhastigheden |
|
•
|
Puls MIG: Regulering af trådhastighed |
|
•
|
MMA: Justering af svejsestrøm |
|
•
|
Mejsling: Regulering af strøm |
Højre reguleringsknap
|
•
|
Manuel MIG: Regulering af svejsespænding |
|
•
|
1-MIG: Finjustering af svejsespænding/dynamik (tryk for at skifte mellem justerede parametre) |
|
•
|
Puls MIG: Finjustering / Pulsstrøm (tryk for at skifte mellem justerede parametre) |
|
•
|
MMA: Justering af dynamik. |
|
|
Den højre reguleringsknap er standard reguleringssknap til justeringer og valg, når svejseparametre gemmes i en hukommelseskanal, eller når yderligere parametre justeres. |
|
|
I de fleste justerings- og opsætningsvisninger kommer man tilbage til hovedvisningen ved at trykke på den venstre reguleringsknap eller en af sideknapperne. |
>> For mere information, se: Hovedsvejseparametre
Sikkerhedslås: Ved at holde reguleringsknapperne 1 og 2 inde samtidigt i 2 sekunder kan apparatet låses af sikkerhedshensyn. Dette forhindrer svejsning og betjening af enheden ved et uheld, uden at det er nødvendigt at slukke for udstyret. Lås enheden op ved at trykke på reguleringsknapperne 1 og 2 samtidig i 2 sekunder.
Nulstilling til fabriksindstillingerne: Ved at trykke længe på funktionsknapperne 3 og 8 (kontaktlogik og fjernbetjening) samtidig i 5 sekunder kan enheden nulstilles til fabriksindstillingerne.
|
|
Hvis du nulstiller til fabriksindstillingerne, slettes alle brugerdata. |
