Installation af udstyr på X3T2-vogn (valgfrit)

X3T2-vogn er en valgfri 2-hjulet vogn til X3 FastMig.

Ud over denne instruktion skal du også læse den installationsvejledning, der følger med vognen.

De vandkølede multispændingsstrømkilder er ikke kompatible med X3T2-vognen på grund af deres højde. I stedet kan X3GT2-vognen med 2 hjul anvendes.

X3 HD300 -trådboks kan monteres oven på strømkilden ved hjælp af monteringspladen til trådboksen. Denne metode kan ikke anvendes med X3 HD200 -trådboks.

Nødvendigt værktøj:

Strømkilden kan installeres med vognens bundplade allerede fastgjort til vognens ramme, eller således at vognens bundplade først fastgøres til strømkilden, og enheden derefter løftes på vognen.

1.

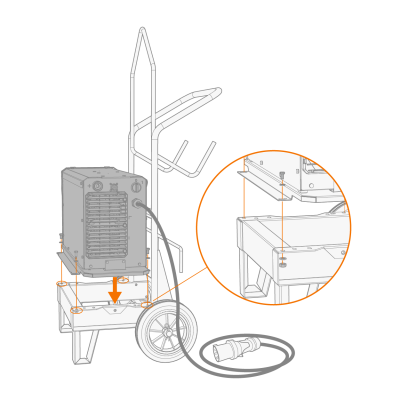

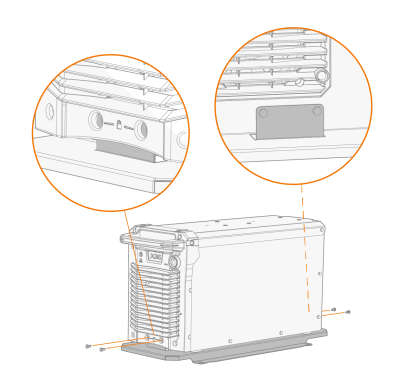

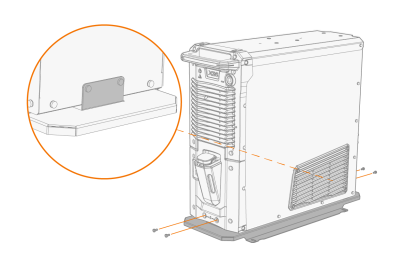

Løft strømkilden op på vognens bundplade, så fastgørelsesbeslagene flugter med fastgørelseshullerne. Fastgør strømkilden til bundpladen med de medfølgende skruer (2 x M5x12-skruer foran, 2 x M5x12-skruer bagpå).

2.

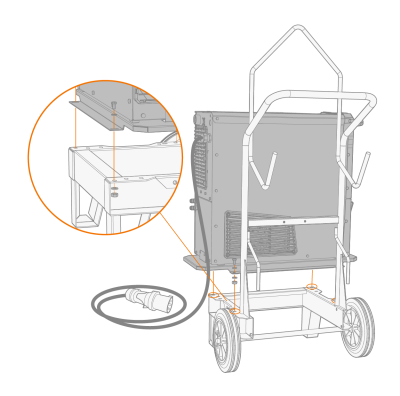

Hvis strømkilden blev installeret separat på vognens bundplade i det foregående trin: Løft strømkilden og vognens bundplade oven på vognen, og fastgør enheden til vognen gennem hvert hjørne af bundpladen. Brug de bolte (4 x M8x12), møtrikker (4 x M8) og skiver (8 x M8), der følger med vognen.

3.

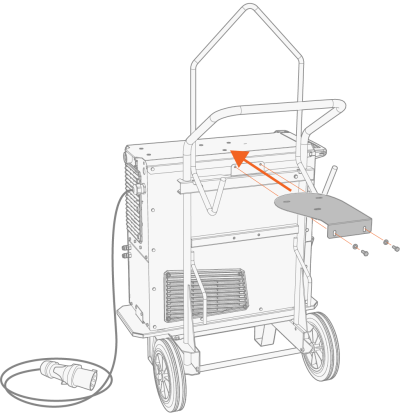

Hvis du installerer den højere strømkilde-model (med den integrerede køleenhed): Fastgør fastgørelsespladestøtterne til vognens ramme i henhold til enhedens højde. Fastgør monteringspladerne bagfra med de medfølgende bolte (2 x M6x16-bolte og 2 x M6-skiver).

4.

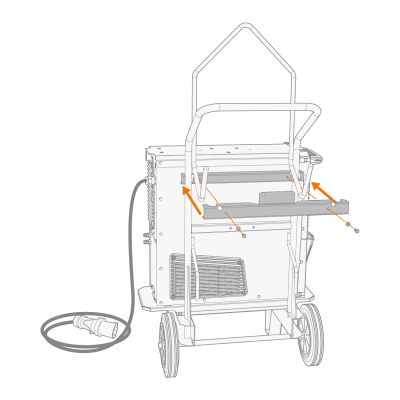

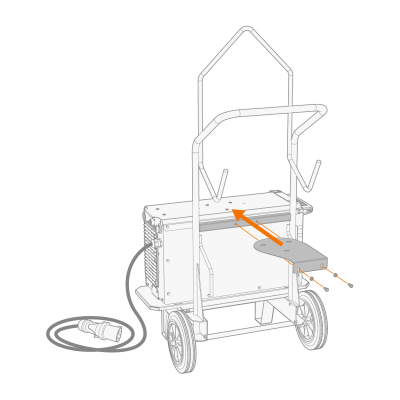

Placer den øverste støtteplade på strømkilden, og sæt den fast bagfra med de medfølgende bolte (2 x M6x16-bolte og 2 x M6-skiver) gennem fastgørelsespladerne.

5.

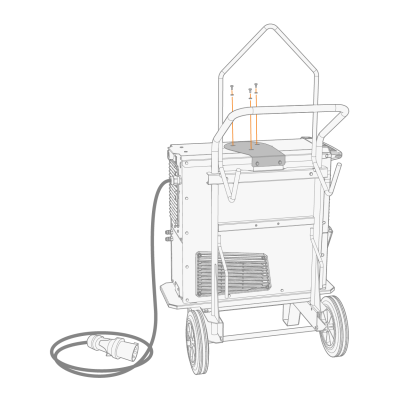

Fastgør den øverste støtteplade til strømkilden med de medfølgende skruer (3 x M6x16 og 3 x M6-skiver).

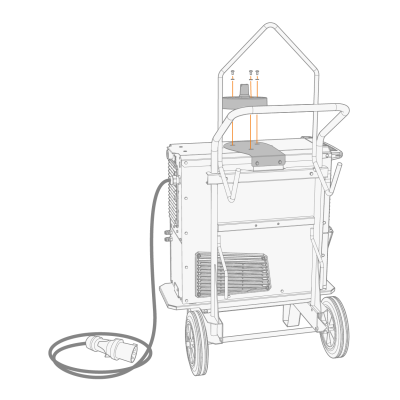

Ved installation af stablede trådbokse skal du også installere trådboksens monteringsplade på strømkilden på dette tidspunkt. Monteringspladen bruger de samme fastgørelsespunkter som den øverste støtteplade.

6.

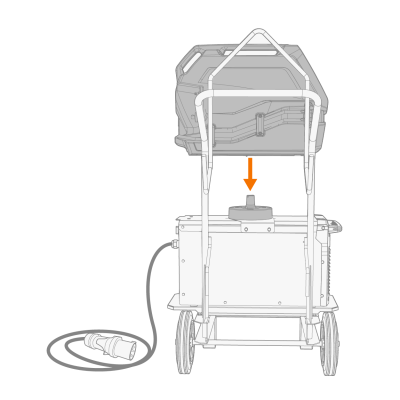

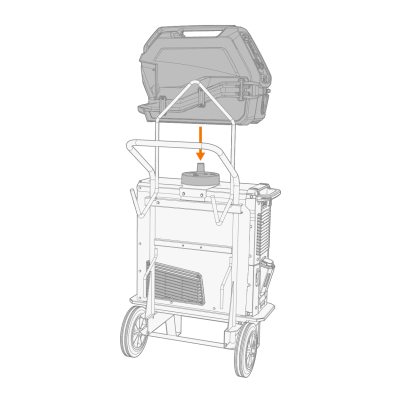

Løft trådboksen oven på strømkilden, på monteringspladen.

>>  Se Montering af trådboks med monteringsplade (X3 WF HD300) for at få flere oplysninger.

Trådboksen skal være fastgjort til monteringspladens aksel for at sikre sikker drift.
