Montaż podajnika pośredniego

Przed podłączeniem lub wprowadzeniem drutu spawalniczego do podajnika pośredniego, należy zainstalować rolki podające drut i wyregulować mechanizm. Upewnij się, że zastosowano odpowiednie rolki napędowe dla średnicy i rodzaju drutu wprowadzonego. Więcej informacji: Dobór rolek podających.

Podczas korzystania z podajnika pośredniego SuperSnake GTX04HD nie zaleca się używania rolek karbowanych w głównym podajniku drutu. Mogą generować zbyt duże tarcie drutu elektrodowego o ściankę prowadnicy, co może zakłócić prawidłowe funkcjonowanie podajnika pośredniego SuperSnake GTX04HD.

O ile nie określono inaczej, podajnik pośredni jest dostarczany ze standardowym zestawem komponentów prowadzenia drutu i stalową, spiralną prowadnicą drutu. Rolki podające zamawia się oddzielnie. Upewnij się, że zamontowano właściwe podzespoły i rolki podające.

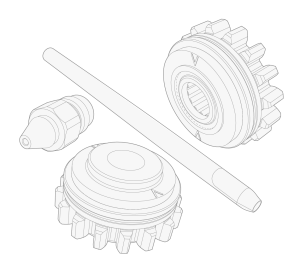

Wymagane narzędzia:

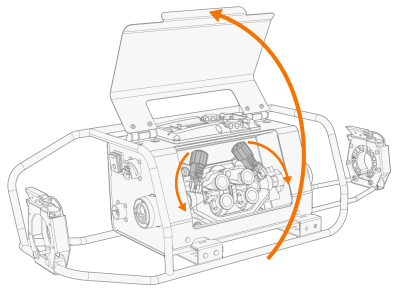

1. Otwórz drzwiczki dostępowe mechanizmu podającego i pociągnij ramiona dociskowe, aż zostaną zwolnione.

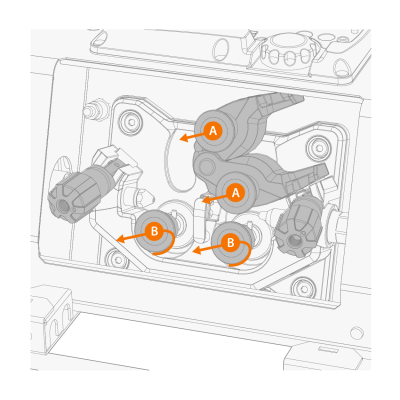

2. Zdjąć zaślepki mocujące rolkę podającą (B), obracając je i pociągając.
3. Zdemontować sworznie mocujące dociskowej rolki podającej (A), pociągając je.

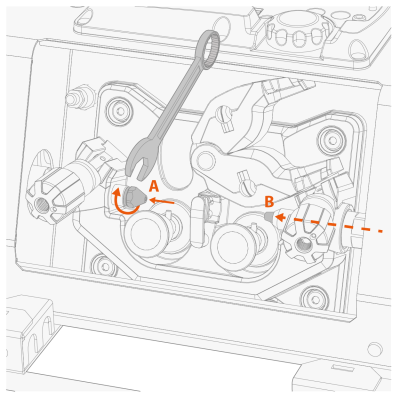

4. Zamontuj prowadnice drutu:

>>  Zainstaluj wlotową prowadnicę drutu (A). Dokręć kluczem.

>>  Zainstaluj wylotową tulejkę prowadzącą drut (B), wkładając ją do podajnika pośredniego od strony uchwytu spawalniczego.

Stalowa spiralna końcówka wlotowej prowadnicy drutu jest fabrycznie montowana w eurozłączu, za wlotową prowadnicą drutu (A). Końcówkę wlotowej prowadnicy drutu należy wymienić w przypadku używania prowadnicy drutu DL Chili (np. podczas spawania aluminium).
5. Zamontuj środkową tulejkę prowadzącą. Obróć zatrzask blokujący, który uniemożliwi przemieszczanie się tulejki.

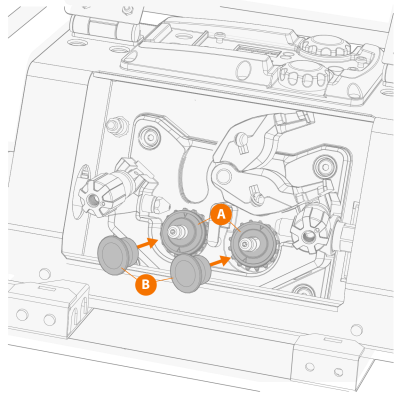

6. Zamontować rolki podające (A) na miejscu, zębatą częścią rolki do dołu i zamontować zaślepki montażowe (B).
Upewnij się, że rowek na spodzie rolki pokrywa się ze sworzniem krzyżowym na wale napędowym.

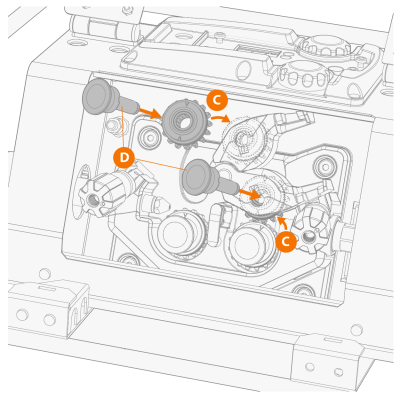

7. Wsunąć dociskowe rolki podające (C) na miejsce, zębatą częścią rolki do dołu i zamontować kołki montażowe (D).

8. Zamknij ramiona dociskowe.

Informacje na temat regulacji docisku rolki podającej znajdują się w punkcie Regulacja docisku rolek podających.
