Välisyöttölaitteen asennus

Ennen välisyöttölaitteen kytkemistä ja lisäainelangan pujottamista syöttöpyörät on asennettava ja langansyöttömekanismi on asetettava toimintakuntoon. Tarkista, että syöttöpyörät vastaavat lisäainelangan kokoa ja tyyppiä. Lisätietoja on kohdassa Syöttöpyörien valinta.

Pyällettyjen syöttöpyörien käyttö varsinaisessa langansyöttölaitteessa ei ole suositeltua silloin, kun käytössä on SuperSnake GTX04HD -välisyöttölaite. Ne saattavat aiheuttaa liikaa kitkaa lisäainelankaan langansyöttölaitteessa, mikä voi heikentää SuperSnake GTX04HD -välisyöttölaitteen toimintaa.

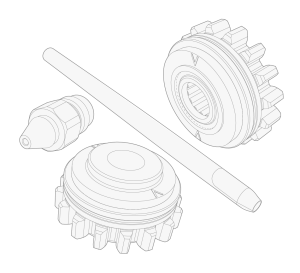

Välisyöttölaite toimitetaan varustettuna langansyöttölinjan vakio-osilla ja terässpiraalilanganjohtimella, ellei toisin mainita. Syöttöpyörät on hankittava erikseen. Varmista, että oikeat osat ja syöttöpyörät ovat käytettävissä ja asennettuna.

Tarvittavat työkalut:

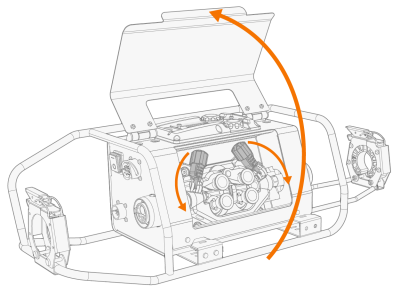

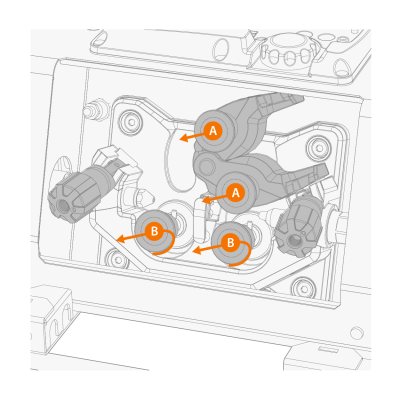

1. Avaa syöttömekanismin luukku ja vapauta puristusvivut vetämällä niistä.

2. Irrota vetävien syöttöpyörien kiinnitysnupit (B) kääntämällä ja vetämällä niitä.
3. Irrota puristavien syöttöpyörien kiinnitystapit (A) vetämällä niitä.

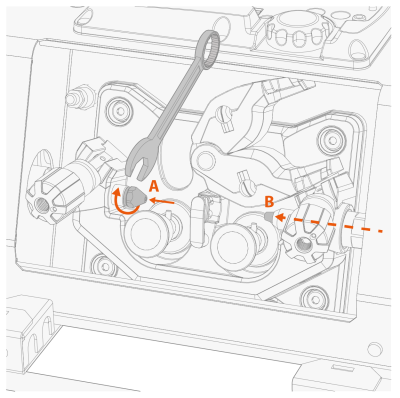

4. Asenna langanohjaimet:

>>  Asenna langan sisääntulon ohjuri (A). Kiinnitä osa paikalleen mutteriavaimella.

>>  Asenna ulosmenon langanohjain (B) asettamalla se välisyöttäjään hitsauspistoolin puoleisesta päästä.

Terässpiraalinen sisääntulon langanjohdin asennetaan tehtaalla euroliittimeen langan sisääntulon ohjaimen (A) taakse. Sisääntulon langanjohdin on vaihdettava, jos käytetään DL Chili -langanjohdinta (esim. alumiinia hitsattaessa).
5. Asenna keskimmäinen ohjainputki. Lukitse se paikalleen kääntämällä lukitussalpaa.

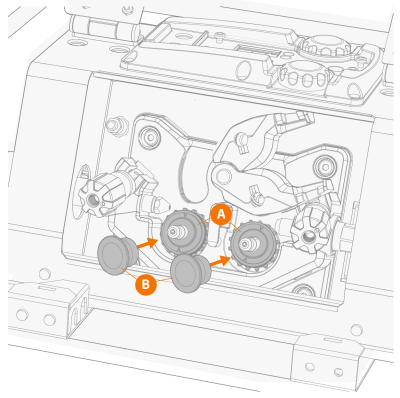

6. Aseta vetävät syöttöpyörät (A) paikalleen, hammastettu rullaosa alempana, ja asenna kiinnitysnupit (B).
Varmista, että pohjassa oleva ura asettuu moottorin akselissa olevaan tappiin.

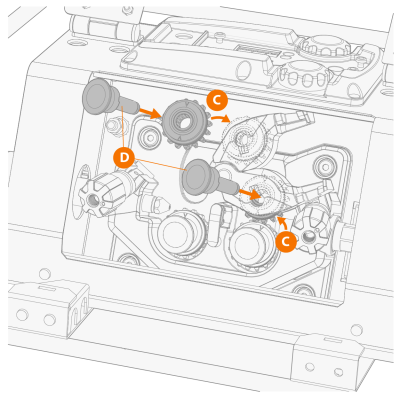

7. Työnnä puristavat syöttöpyörät (C) paikalleen, hammastettu rullaosa alempana, ja asenna kiinnitystapit (D).

8. Sulje puristusvivut.

Säätääksesi syöttöpyörien puristusvoimaa, katso Syöttöpyörien puristusvoiman säätö.
