连接中继送丝机

带有欧式接头的焊接电缆传输焊接功率、保护气体和填充焊丝。单独的控制电缆连接用于其他焊接控制装置（例如远程控制）。

在将中继送丝机安装到保护框架中之前，应连接所有中继送丝机电缆。参考 将中继送丝机安装到保护框架中。

如果使用电压感应电缆和/或水冷，则必须将中继送丝机倒置以确保正确的电缆布线和连接。

1.

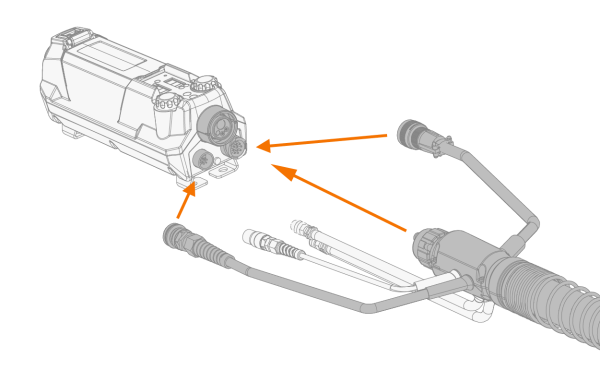

将中继送丝机中继线（焊接电缆、控制电缆和同步电缆）连接到中继送丝机。用手拧紧枪环，固定电缆。

2.

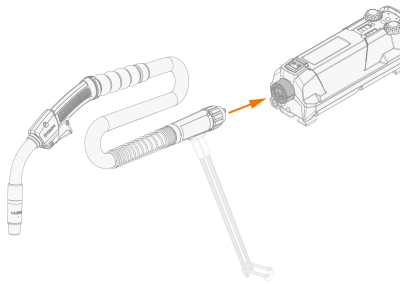

将焊枪连接到中继送丝机。用手拧紧枪环，固定焊接电缆。

为了确保可靠的焊接性能，请确保焊枪适用于预期的焊接应用，并且处于良好的工作状态，正确安装了适合的送丝导管部件和导电嘴，以及水冷软管。

3.

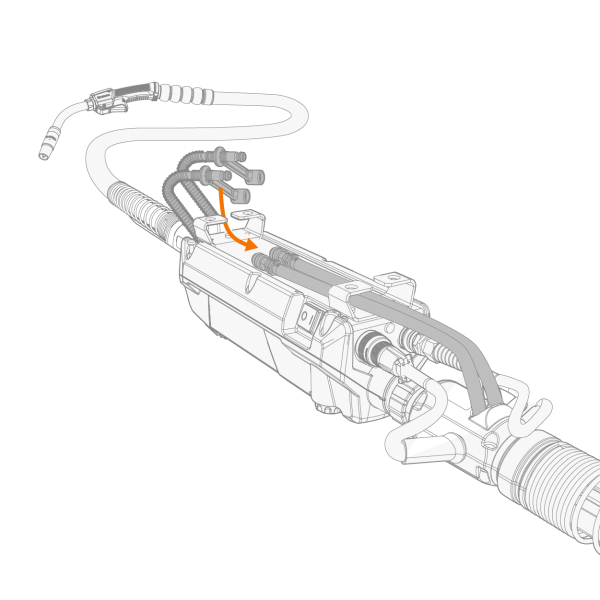

如果使用水冷，则将冷却软管连接并布置在中继送丝机底部的支架下方。冷却软管使用颜色编码。

4.

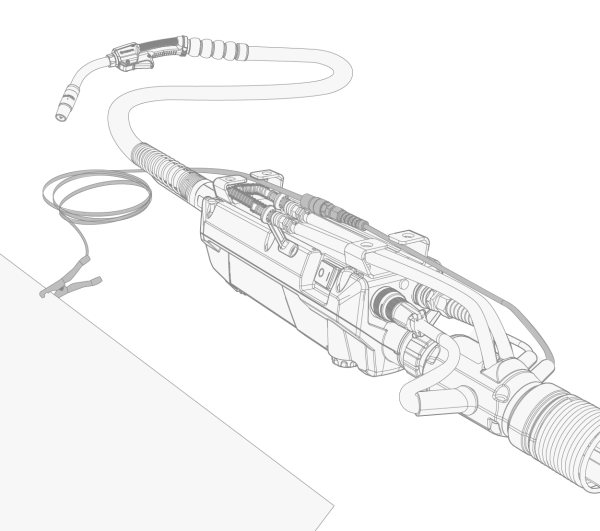

如果使用电压感应电缆，则在中继送丝机的支架下方连接和布线电缆。

5.

如果使用保护框，请参考 将中继送丝机安装到保护框架中。

6.

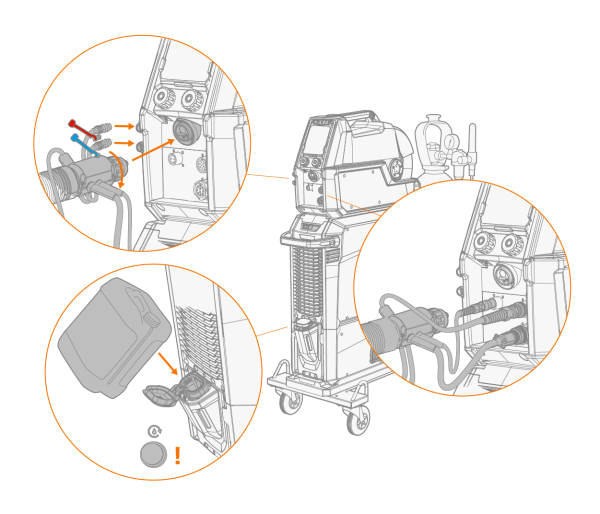

将中继送丝机中继线连接到您的焊接设备。有关更多详情，请参阅焊接设备的操作说明（X5 FastMig：此处）。

7.

在中继送丝机的用户界面上，选择 SuperSnake GTX 中继送丝机和中继送丝机中继线长度。有关更多详情，请参阅焊接设备的操作说明（X5 FastMig：此处）。

如果设置中没有 SuperSnake GTX，并且您使用的是兼容焊接设备，则您的焊接设备固件必须更新到最新版本。

如果在不使用中继送丝机的情况下继续焊接，请相应地更改中继送丝机的设置。
