将中继送丝机安装到保护框架中

保护框架为中继送丝机本身以及连接的电缆提供支撑和保护。

在将中继送丝机安装到保护框架中之前，应连接所有中继送丝机电缆。

1.

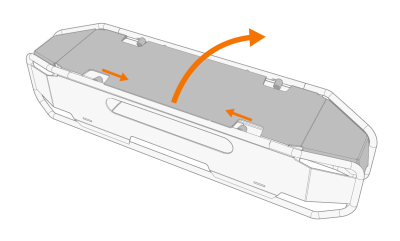

将保护框架倒置在平面上并打开底部舱口。

>>要释放锁定机构，请将一侧的闩锁向中心拉，然后向上提起该侧。

2.

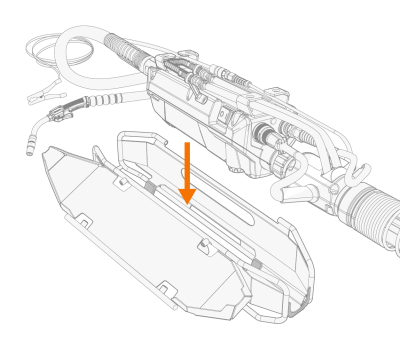

将完全连接的中继送丝机倒置吊装到保护框架中。确保：

>>中继送丝机两端的欧式接头外壳牢固地固定在保护框架的垫子上。

>>中继线卡环中的凹槽与保护框架末端的支架对齐。

3.

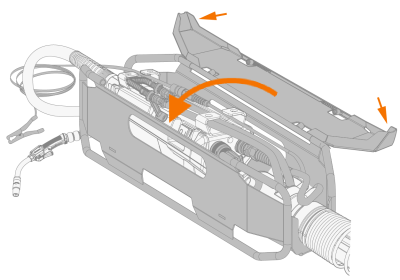

关闭舱口，使锁定机构闩锁正确锁定到位。确保：

>>电缆布线正确，不会卡在框架和舱口之间。

>>舱口两端的支架为主电缆提供额外的支撑。

4.

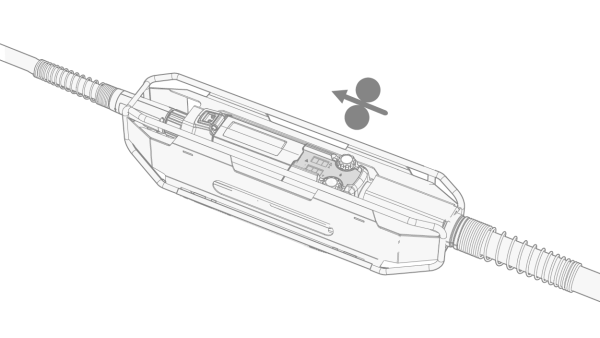

以正确的方式将中继送丝机总成向后转动（中继送丝机正面朝上）。
