Wymiana prowadnicy drutu

Prowadnica drutu to część eksploatacyjna, która zużywa się i po pewnym czasie wymaga wymiany. Należy ją także zmieniać wraz ze zmianą drutu elektrodowego. Niniejsza instrukcja dotyczy wymiany prowadnicy drutu w podajniku pośrednim SuperSnake GTX. Informacje na temat wymiany prowadnicy drutu w uchwycie spawalniczym można znaleźć w instrukcji obsługi uchwytu spawalniczego.

Jeśli zmienisz typ lub średnicę drutu elektrodowego, zmień także odpowiednio rolki podające i ich osprzęt.
Przed zmianą prowadnicy drutu należy usunąć drut elektrodowy z podajnika pośredniego.

Wymagane narzędzia:



Wyjmij starą prowadnicę:

1. Odłącz kable od podajnika pośredniego i podajnika drutu.
2. Wyprostuj zestaw kabli i upewnij się, że nie jest nigdzie skręcony.

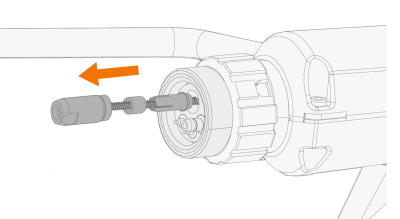

3. Wyjmij tuleję prowadnicy drutu wraz z pierścieniem uszczelniającym i stożkiem na obu końcach kabla podajnika pośredniego.

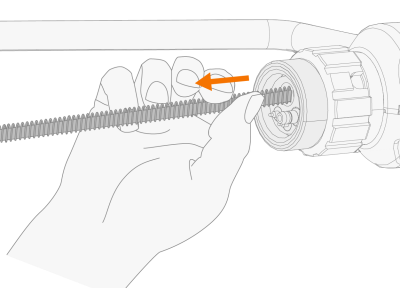

4. Wyjmuj starą prowadnicę z przewodu, ciągnąc od strony podajnika pośredniego.

Włóż nową prowadnicę drutu:

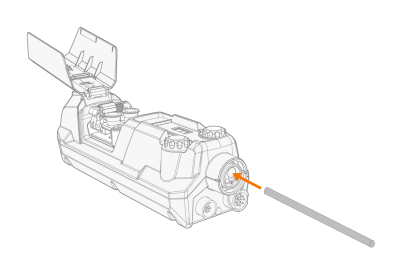

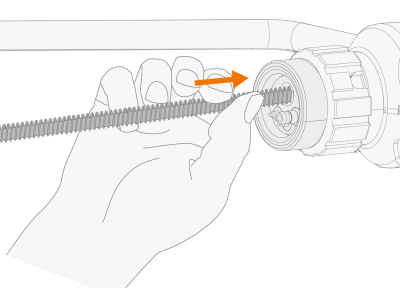

1. Wsuń nową prowadnicę do przewodu po stronie podajnika drutu.

2. Upewnij się, że prowadnica drutu została wsunięta do końca i po stronie kabla podajnika pośredniego wystaje co najmniej na długość tulei prowadzącej drut.
3. Nałóż stożek, pierścień uszczelniający i tuleję prowadnicy na prowadnicę drutu po stronie podajnika pośredniego.
Użyj specjalnych akcesoriów do prowadnicy drutu dostarczonych z nową prowadnicą.

Pierścień uszczelniający musi być umieszczony większym otworem do przodu. Po złożeniu pierścień uszczelniający musi wystawać poza krawędź stożka. Jest to potrzebne do zabezpieczenia prowadnicy drutu na miejscu.

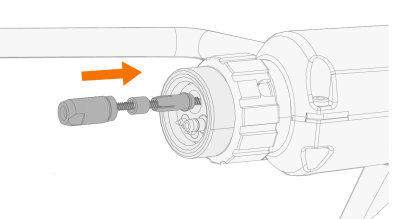

4. Po stronie podajnika pośredniego wsuń prowadnicę drutu do kabla z tuleją prowadnicy. Zabezpiecz mocowanie prowadnicy drutu, dokręcając tuleję.

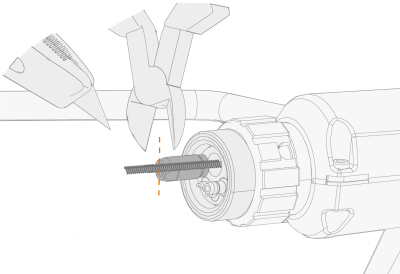

5. Po stronie podajnika drutu odetnij nadmiar prowadnicy drutu, jako miary używając tulei prowadnicy.
Nadmiar stalowej prowadnicy spiralnej utnij szczypcami, a prowadnicy Chili – ostrym nożem np. do tapet.

6. Włóż stożek i tuleję prowadnicy do prowadnicy drutu po stronie podajnika drutu.
Użyj specjalnych akcesoriów do prowadnicy drutu dostarczonych z nową prowadnicą.

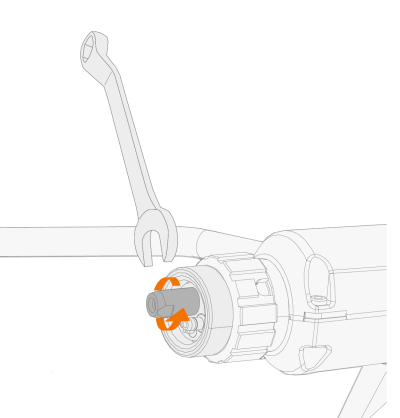

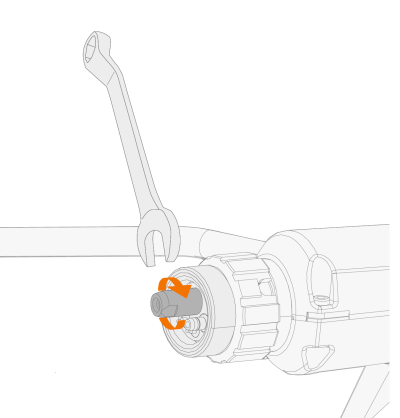

7. Zabezpiecz mocowanie prowadnicy drutu, dokręcając tuleję prowadnicy.

Wymień prowadnicę wlotową drutu:

Użyj specjalnych akcesoriów do prowadnicy drutu dostarczonych z nową prowadnicą.

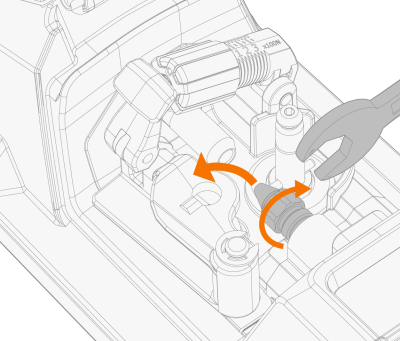

1. Tymczasowo wyjmij końcówkę prowadnicy wlotu drutu z podajnika pośredniego.

2. Wypchnij starą prowadnicę wlotową drutu spawalniczego od wewnątrz, aż będzie można ją chwycić z zewnątrz. Wyjmij starą wlotową prowadnicę drutu.

3. Załóż tymczasowo zdjętą wlotową końcówkę prowadnicy drutu z powrotem na miejsce.

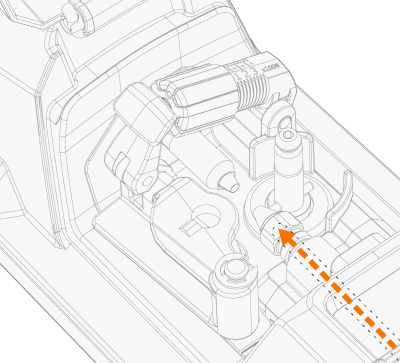

4. Załóż nową wlotową prowadnicę drutu.

Po podłączeniu kabla pośredniego wlotowa prowadnica drutu powinna całkowicie osadzić się we wlotowej końcówce prowadnicy drutu.
