Podłączanie uchwytu spawalniczego TIG

Urządzenie Minarc T 223 ACDC jest przeznaczone do użytku z uchwytami spawalniczymi TIG Kemppi Flexlite TX. Więcej informacji w rozdziale Kemppi Userdoc.

1.

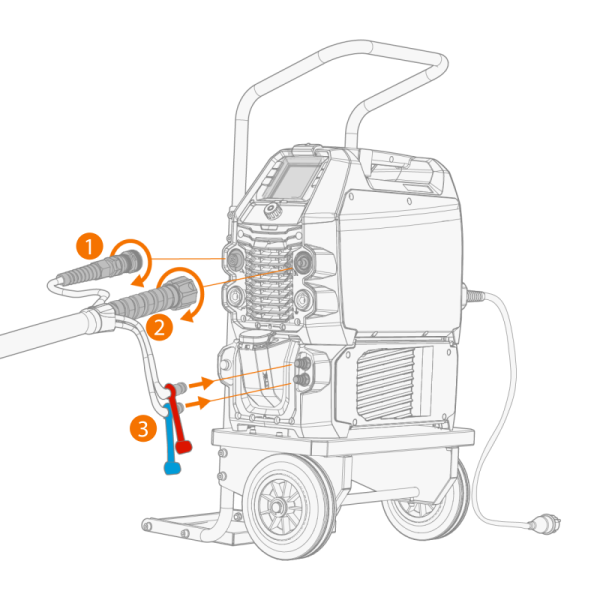

Podłącz kabel sterowania (1) i kabel spawalniczy (2) do odpowiednich złączy w źródle prądu. Obróć złącza zgodnie z ruchem wskazówek zegara, żeby je dokręcić.

2.

Jeśli zestaw zawiera uchwyt spawalniczy chłodzony cieczą, podłącz węże cieczy chłodzącej (3) do układu chłodzenia. Węże są oznaczone kolorami.

3.

Sprawdź przepływ gazu. Więcej informacji w rozdziale Montaż butli z gazem i test przepływu gazu:.
