Schakelaarlogica functies

Schakel tussen de 2T en 4T triggerlogica door op de knop Schakelaarlogica van het functiepaneel te drukken. De 2T en 4T functies voor de triggerlogica zijn beschikbaar voor TIG-, reinigings- en polijstprocessen.

Je kunt de triggerlogica niet veranderen tijdens het lassen/reinigen/polijsten.

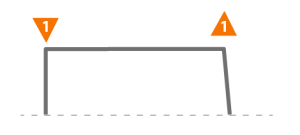

2T (standaard)

Bij 2T-lassen wordt de boog ontstoken door op de schakelaar te drukken. Als de schakelaar wordt losgelaten, wordt de boog uitgeschakeld.

Bij 2T reinigen/polijsten wordt de stroom ontstoken door de schakelaar ingedrukt te houden. Wanneer de schakelaar wordt losgelaten, wordt de stroom uitgeschakeld.

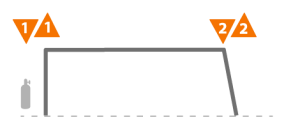

4T

Bij 4T-lassen wordt door het indrukken van de schakelaar het voorgas gestart en door het loslaten van de schakelaar wordt de boog ontstoken. Door de schakelaar nogmaals in te drukken wordt de boog uitgeschakeld. Het loslaten van de schakelaar beëindigt het nagassen.

Als Hot start wordt gebruikt bij 4T, wordt door het indrukken van de schakelaar het voorgas gedurende een vooraf ingestelde tijd gestart, waarna de boog automatisch ontsteekt en de stroom wordt verhoogd tot het Hot start-niveau. De stroom wordt verlaagd naar het normale lasstroomniveau zodra de schakelaar wordt losgelaten. Als de schakelaar wordt losgelaten voordat de startsequentie de Hot start fase bereikt, wordt de boog ontstoken zonder Hot start.

Bij 4T reinigings- en polijstprocessen wordt de stroom ontstoken door de schakelaar in te drukken en los te laten. Als de schakelaar opnieuw wordt ingedrukt en losgelaten, wordt de stroom uitgeschakeld.

Als het reinigen of polijsten niet binnen 10 seconden na het indrukken en loslaten van de trekker in 4T wordt gestart, wordt de stroombron om veiligheidsredenen uitgeschakeld. De gebruiker moet de schakelaar opnieuw indrukken om te beginnen met reinigen of polijsten.

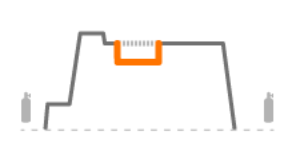

Minilog (alleen TIG 4T)

TIG-lassen, waarmee met de toortsschakelaar kan worden gewisseld tussen lasstroom en Minilog stroom, die lager of hoger kan zijn dan de lasstroom. De gebruiker stelt de parameters vooraf in. Lassen over hechtlassen is één toepassing. Het werkt ook als "pauzestroom" wanneer bijvoorbeeld de laspositie verandert. Minilog kan alleen worden gebruikt met TIG 4T Schakelaarlogica.

>>  Om de Minilog Schakelaarlogica in gebruik te nemen, drukt u lang op de knop Schakelaarlogica van het functiepaneel in 2T- of 4T-modus.

>>  Pas het Minilog-niveau aan in de lasparameters.

Schakelaarlogica van Minilog is niet beschikbaar met MMA en reinigings- en polijstprocessen.

U kunt Minilog op OFF zetten en de triggerlogica instellen op 2T door op de triggerlogica knop te drukken in de 4T-modus.

U kunt Minilog op OFF zetten (en in de 4T trigger logic-modus blijven) door lang op de trigger logic-knop te drukken in de 4T Minilog-modus.

4T LOG (alleen TIG)

4T LOG-schakelaarlogica is niet beschikbaar bij MMA- en reinigings- en polijstprocessen.

Door de schakelaar ingedrukt te houden wordt het voorgas voor een vooraf bepaalde duur gestart, waarna de boog automatisch ontsteekt en de stroom stijgt naar het niveau van de zoekboog. Nadat de schakelaar wordt losgelaten, gaat de stroom omhoog naar het normale lasstroomniveau. Wanneer de schakelaar opnieuw wordt ingedrukt, neemt de stroom af tot het niveau van de eindboog. Als u de schakelaar loslaat, wordt de boog uitgeschakeld en wordt het nagas gedurende een vooraf bepaalde tijd gestart.

Als Hot start wordt gebruikt met 4T LOG, verhoogt het loslaten van de schakelaar op het niveau van de zoekboog de stroom naar het Hot start-niveau voor de vooraf gedefinieerde duur. De stroom wordt dan verlaagd naar het normale lasstroomniveau.



Symbolen:

	Functie
	Duur instellen
	Schakelaar indrukken (omlaag)
	Schakelaar ontgrendelen (omhoog)
	Voor gas / nagas
