Minarc T 223 ACDC functiepaneel
Dit hoofdstuk beschrijft de bedieningselementen en functies van het Minarc T 223 ACDC bedieningspaneel.

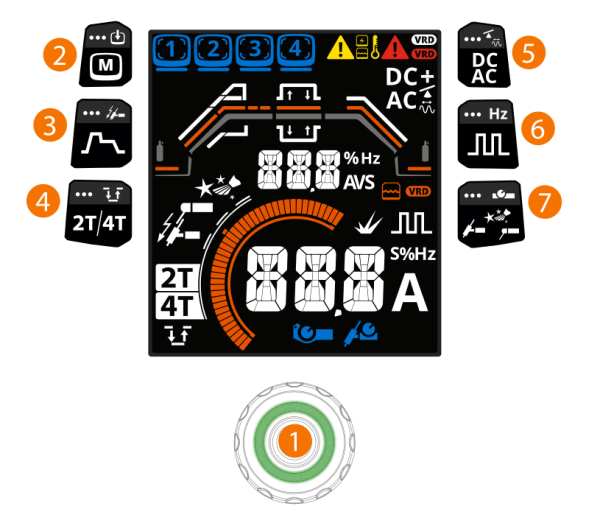

U hebt toegang tot verschillende parameteraanpassingen en instellingen door op de fysieke knoppen te drukken (2-7 in de onderstaande afbeelding). Nadat de aanpassingen zijn gemaakt, verlaat u het menu door nogmaals op dezelfde knop te drukken of door op een andere knop te drukken.
Algemeen
| 1. | Regelknop |
>> Aanpassing en selectie (voor meer informatie, zie Hoofdweergave)
| 2. | Knop geheugenkanalen |
>> Kort indrukken: Verandert geheugenkanaal.
>> Lang indrukken: Parameters opslaan in geheugenkanaal
| 3. | Lasparameters en TIG HF-ontsteking knop |
>> Kort indrukken: Lasparameters aanpassen
>> Lang indrukken: Schakelt tussen TIG HF-ontsteking AAN / UIT (met AC TIG is de HF-ontsteking altijd aan)
| 4. | Schakelaarlogica knop (TIG, reinigings- en polijstprocessen) |
>> Kort indrukken: Schakelt tussen de functies Schakelaarlogica 2T en 4T
>> Lang indrukken in 2T: Zet 4T en Minilog aan
>> Lang indrukken in 4T: Zet Minilog aan
>> Kort indrukken wanneer Minilog aan staat: Stelt Minilog uit en verandert de triggerlogica naar 2T
>> Lang indrukken wanneer Minilog aan staat: Stelt Minilog uit maar de triggerlogica blijft in 4T
| 5. | Knop voor huidige modus |
>> Kort indrukken in TIG: Schakelt tussen DC- en AC stroommodi
>> Lang indrukken in AC stroommodus: AC balansaanpassing
>> Kort indrukken in de AC balansaanpassingsmodus: AC frequentie aanpassing
>> Kort indrukken in MMA: Schakelt tussen DC- en DC+ stroommodi
| 6. | Puls TIG-knop |
>> Kort indrukken: Schakelt tussen puls TIG-lassen AAN / UIT
>> Lang indrukken als puls TIG aan staat: Aanpassen pulsfrequentie
| 7. | Knop voor proces- en afstandsbediening |
>> Kort indrukken: Schakelt tussen TIG-, MMA-, reinigings- en polijstprocessen
>> Lang indrukken: Schakelt tussen afstandsbedieningsmodi (hand-/voetbediende afstandsbediening, toortsbediening en afstandsbediening in de toorts UIT). Een afstandsbediening moet aangesloten zijn op het lasapparaat of de lastoorts.
Reset fabrieksinst.
Om het apparaat terug te zetten naar de fabrieksinstellingen, drukt u tegelijkertijd lang op de knop Schakelaarlogica (4) en de knop Proces en afstandsbediening (7).
Symbolen
| Symbool | Omschrijving |
|---|---|
|
Geel: Waarschuwing Rood: Fout |
|
Fout stroombron |
|
Koelunit Geel: Fout koelunit Oranje: Koelunit is ingeschakeld |
|
Indicator hoge temperatuur (oververhitting) |
|
VRD (spanningsreductieapparaat): Wit VRD-symbool is aan = VRD is aan Rood VRD symbool knippert = Er is een probleem met de VRD |
|
TIG-lassen lasproces |
|
AC TIG balans |
|
AC frequentie |
|
Puls TIG proces |
|
Puls TIG frequentie |
|
MMA-lassen lasproces |
|
Reinigingsproces |
|
Polijstproces |
|
Minilog |
|
HF-ontsteking |
|
Boogdynamiek (MMA) |
| AUT | Auto |
| Err | Fout |
| 4TL | 4T LOG |
| SA | Zoekboog |
| TA | Eindboog |
|
Afstandsbediening (hand-/voetpedaal) |
|
Afstandsbediening in de toorts |
|
Na elke las wordt gedurende 5 seconden een lasoverzicht (Lasdata) weergegeven. |
Neem contact op met uw plaatselijke Kemppi-service om de software van het functiepaneel bij te werken.
