Installation de la bouteille de gaz et test du débit de gaz

Manipuler la bouteille de gaz avec précaution. Si la bouteille de gaz ou son robinet sont endommagés, l'utilisateur risque d'être blessé !

Toujours fixer correctement la bouteille de gaz à la verticale, sur un support spécial fixé au mur ou au chariot de l'équipement de soudage. Le robinet de la bouteille de gaz doit rester fermé lorsque l'utilisateur ne soude pas.

- Si vous utilisez un chariot porte-bouteilles de gaz, installez d'abord la bouteille de gaz sur le chariot, puis effectuez les raccordements. - La taille maximale recommandée de la bouteille de gaz à installer sur le chariot T22M est de 20 litres. - Installez le torche de soudage sur le poste à souder avant d'installer et de tester la bouteille de gaz.

Pour choisir le gaz et l’équipement, contacter votre revendeur Kemppi local.

1.

Sans chariot de bouteille de gaz : placez la bouteille de gaz dans un endroit approprié et sécurisé.

2.

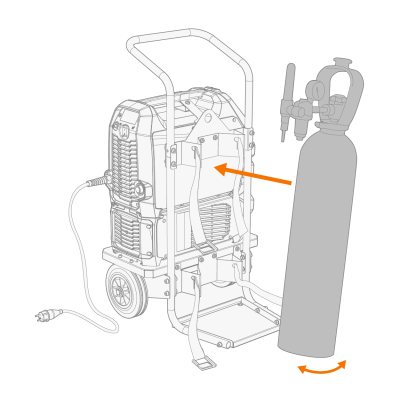

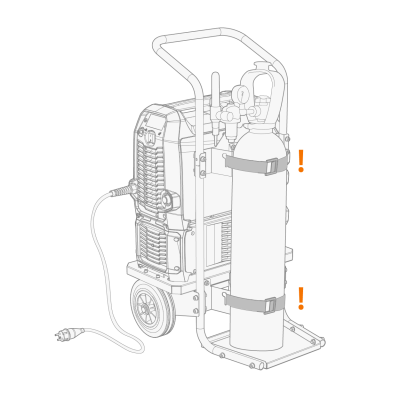

Avec un chariot de bouteille de gaz : déplacer la bouteille de gaz sur le support de celui-ci et sécurisez-la avec les sangles et des points de fixation prévus à cet effet.

3.

Si ce n'est pas déjà fait, raccordez le torche soudage à la puissance à souder (voir Raccordement du torche de soudage TIG).

4.

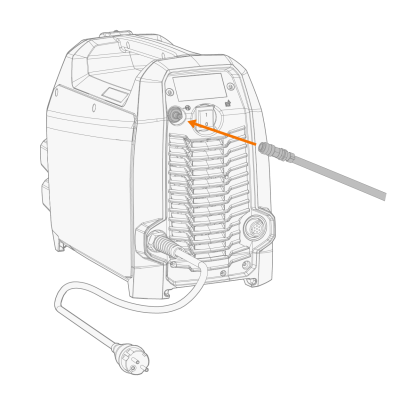

Raccordez le tuyau de gaz au poste à souder.

5.

Ouvrez le robinet de la bouteille de gaz.

6.

Lancez le test de gaz en appuyant longuement sur le bouton du bouton de commande du panneau de commande dans la vue principale.

Par défaut, le test de gaz dure 20 secondes. Pendant le test de gaz, vous pouvez régler la durée (entre 0 et 60 s, pas de 1 s) en tournant le bouton de commande.

Vous pouvez mettre fin au test de gaz en appuyant sur le bouton de commande.

7.

Vérifiez et réglez le débit de gaz. Utiliser un débitmètre et un régulateur externes pour la mesure et le réglage.
