Raccordement du torche de soudage TIG

Le Minarc T 223 ACDC est conçu pour être utilisé avec les torches de soudage TIG Flexlite TX de Kemppi. Pour plus d’informations, voir Kemppi Userdoc.

1.

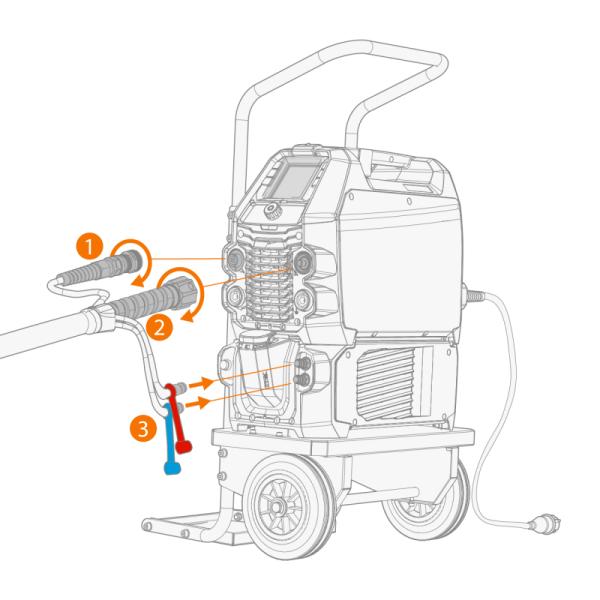

Connectez le câble de commande (1) et le câble de soudage (2) aux connecteurs correspondants dans le poste à souder. Sécuriser le raccordement en tournant les connecteurs dans le sens des aiguilles d'une montre.

2.

Si votre installation comprend une torche refroidie à l'eau, raccordez les tuyaux liquides de refroidissement (3) à l'unité de refroidissement. Les tuyaux sont codés par couleur.

3.

Vérifiez le débit de gaz. Pour plus d’informations, voir Installation de la bouteille de gaz et test du débit de gaz.
