Minarc T 223 ACDC -ohjauspaneeli
Tässä luvussa kuvataan Minarc T 223 ACDC -laitteen ohjauspaneelin säätimet ja ominaisuudet.

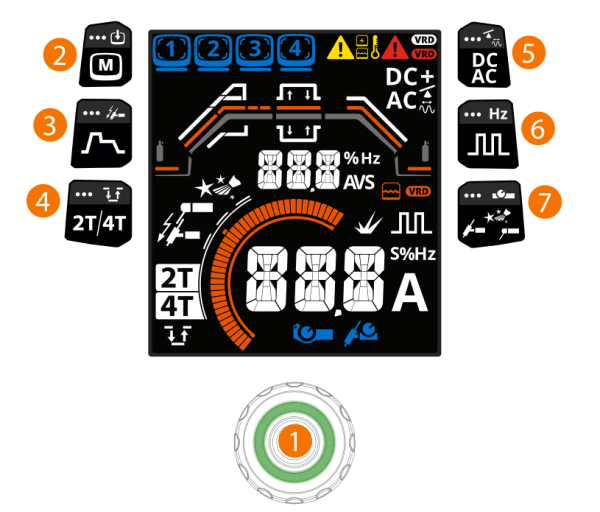

Pääset eri parametrien säätöihin ja asetuksiin painamalla fyysisiä painikkeita (2-7 alla olevassa kuvassa). Kun säädöt on tehty, poistu painamalla samaa painiketta uudelleen tai painamalla toista painiketta.
Yleistä
| 1. | Säätönuppi |
>> Säätö ja valinta (lisätietoja on kohdassa Päänäkymä)
| 2. | Muistikanavapainike |
>> Lyhyt painallus: Vaihtaa muistikanavaa
>> Pitkä painallus: Tallentaa parametrit muistikanavaan
| 3. | Hitsausparametrit ja TIG kipinäsytytys (HF) -painike |
>> Lyhyt painallus: Hitsausparametrien säätö
>> Pitkä painallus: Vaihtaa TIG-kipinäsytytyksen päällä/pois välillä (AC TIG-hitsauksessa kipinäsytytys on aina päällä)
| 4. | Liipaisinlogiikan valinta (TIG-, puhdistus- ja kiillotusprosessit) |
>> Lyhyt painallus: Vaihtaa 2T- ja 4T-liipaisinlogiikan välillä
>> Pitkä painallus 2T-tilassa: Asettaa 4T-tilan ja Minilog-toiminnon päälle
>> Pitkä painallus 4T-tilassa: Asettaa Minilog-toiminnon päälle
>> Lyhyt painallus, kun Minilog-toiminto on päällä: Asettaa Minilog-toiminnon pois päältä ja vaihtaa liipaisinlogiikan 2T-tilaan
>> Pitkä painallus, kun Minilog-toiminto on päällä: Asettaa Minilog-toiminnon pois päältä, mutta liipaisinlogiikka pysyy 4T-tilassa
| 5. | Virtalajin valinta |
>> Lyhyt painallus TIG-hitsaustilassa: Vaihtaa virtalajien DC- ja AC välillä
>> Pitkä painallus AC-tilassa: AC-balanssin säätö
>> Lyhyt painallus AC-balanssin säätötilassa: AC-taajuuden säätö
>> Lyhyt painallus puikkohitsaustilassa: Vaihtaa virtalajien DC- ja DC+ välillä
| 6. | Pulssi-TIG |
>> Lyhyt painallus: Vaihtaa pulssi-TIG-hitsaus päälle/pois
>> Pitkä painallus, kun pulssi-TIG on päällä: Pulssitaajuuden säätö
| 7. | Prosessin ja kaukosäädön valinta |
>> Lyhyt painallus: Vaihtaa TIG-, puikko-, puhdistus- ja kiillotusprosessien välillä
>> Pitkä painallus: Vaihtaa kaukosäätötilojen välillä (käsikaukosäädin/jalkapoljinsäädin, poltinkaukosäädin ja kaukosäätötila pois). Kaukosäädin on oltava liitettynä hitsauslaitteeseen tai hitsauspolttimeen.
Tehdasasetusten palautus
Jos haluat palauttaa laitteen tehdasasetukset, paina pitkään yhtäaikaisesti Liipaisinlogiikan valintapainiketta (4) ja Prosessin- ja kaukosäädön valintapainiketta (7).
Symbolit
| Symboli | Kuvaus |
|---|---|
|
Keltainen: Varoitus Punainen: Virhe |
|
Virtalähteen virhe |
|
Jäähdytysyksikkö Keltainen: Jäähdytysyksikön virhe Oranssi: Jäähdytysyksikkö on päällä |
|
Korkean lämpötilan merkkivalo (ylikuumeneminen) |
|
VRD (jännitteenalennuspiiri): Valkoinen VRD-symboli on päällä = VRD-toiminto on päällä Punainen VRD-symboli vilkkuu = VRD-toiminnossa on ongelma |
|
TIG-hitsausprosessi |
|
AC TIG-balanssi |
|
AC-taajuus |
|
Pulssi-TIG-prosessi |
|
Pulssi-TIG-taajuus |
|
Puikkohitsausprosessi |
|
Puhdistusprosessi |
|
Kiillotusprosessi |
|
Minilog |
|
Kipinäsytytys (HF) |
|
Kaarivoima (MMA) |
| AUT | Auto |
| Err | Virhe |
|
Kaukosäädin (käsi-/jalkapoljinkaukosäädin) |
|
Poltinkaukosäädin |
|
Jokaisen hitsaustapahtuman jälkeen näytetään yhteenveto hitsistä (Hitsaustiedot) 5 s ajan. |
Jos haluat päivittää ohjauspaneelin ohjelmiston, ota yhteyttä paikalliseen Kemppi-huoltoon.
