Montaż butli z gazem i test przepływu gazu

Podczas pracy z butlą z gazem zachowaj ostrożność. Uszkodzenie butli lub zaworu grozi urazem.

Butla musi być zawsze prawidłowo przymocowana w pozycji pionowej w specjalnym uchwycie ściennym lub na podwoziu. Podczas przerwy w spawaniu zawór butli musi być zakręcony.

- Jeśli używany jest wózek ze stojakiem na butle z gazem, należy najpierw zainstalować butlę na wózku, a następnie wykonać połączenia. - Maksymalny zalecany rozmiar butli gazowej montowanej na wózku wynosi 20 litrów. - Przed zainstalowaniem i przetestowaniem butli z gazem należy podłączyć uchwyt spawalniczy do źródła prądu.

W kwestii doboru gazu i sprzętu skontaktuj się z lokalnym sprzedawcą Kemppi.

1.

Bez wózka na butlę: ustaw butlę z gazem w odpowiednim, bezpiecznym miejscu.

2.

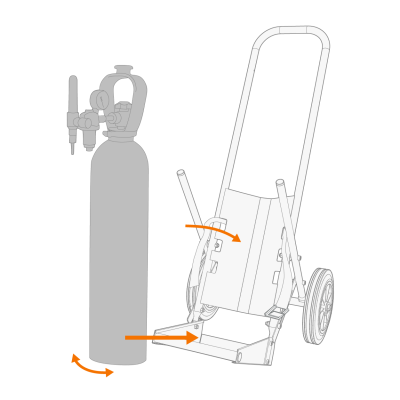

Z wózkiem na butlę: Przesuń butlę z gazem na stojak na butle jednostki transportowej.

3.

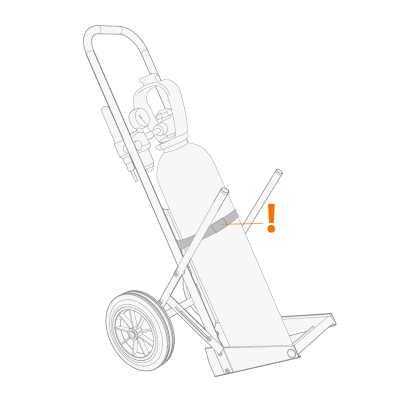

Przymocuj butlę gazową za pomocą dołączonego paska.

4.

Jeśli jeszcze tego nie zrobiono, podłącz uchwyt spawalniczy do źródła prądu (patrz Podłączanie uchwytu spawalniczego TIG).

5.

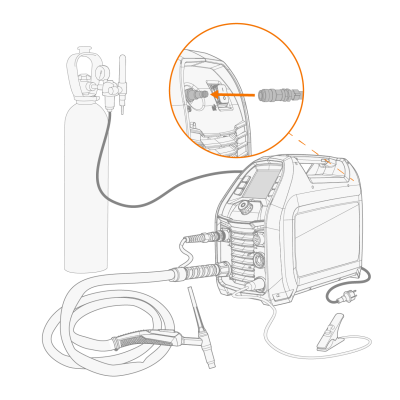

Podłącz wąż gazowy do źródła prądu.

6.

Otwórz zawór butli.

7.

Uruchom test wypływu gazu, naciskając przycisk testu gazu na panelu sterowania lub naciskając długo przycisk pokrętła regulacji na panelu sterowania w widoku głównym.

Domyślnie czas trwania testu wypływu gazu wynosi 20 s. Podczas testu wypływu gazu można dostosować czas (w zakresie 0 ... 60 s, krok 1 s), obracając pokrętło regulacji.

Test wypływu gazu można zakończyć, naciskając przycisk pokrętła regulacji.

8.

Sprawdź i wyreguluj przepływ gazu. Do pomiaru i regulacji należy używać zewnętrznego przepływomierza i regulatora.
