Anschließen des WIG-Schweißbrenners

Minarc T 223 DC ist für die Verwendung mit den WIG-Schweißbrennern Flexlite TX von Kemppi vorgesehen. Weitere Informationen finden Sie im Kemppi Userdoc..

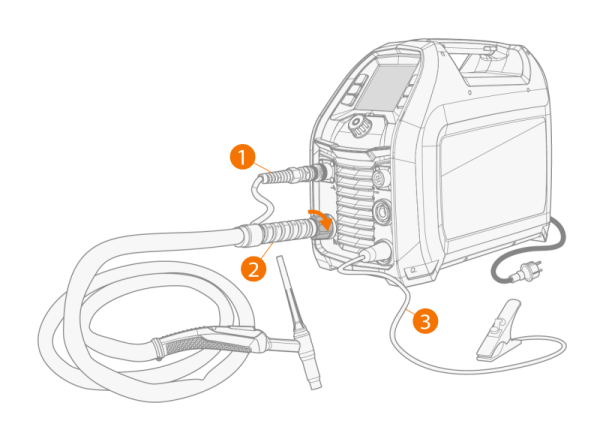

1.

Schließen Sie das Steuerkabel (1) an den Steuerkabelanschluss in der Stromquelle an.

2.

Schließen Sie das Schweißkabel (2) an den Anschluss für das WIG-Schweißkabel in der Stromquelle an. Sichern Sie den Stecker, indem Sie ihn im Uhrzeigersinn drehen.

3.

Schließen Sie das Massekabel an den positiven (+) DIX-Anschluss an.

4.

Überprüfen Sie den Gasdurchsatz. Weitere Informationen finden Sie unter Installieren der Gasflasche und Testen des Gasdurchsatzes.
