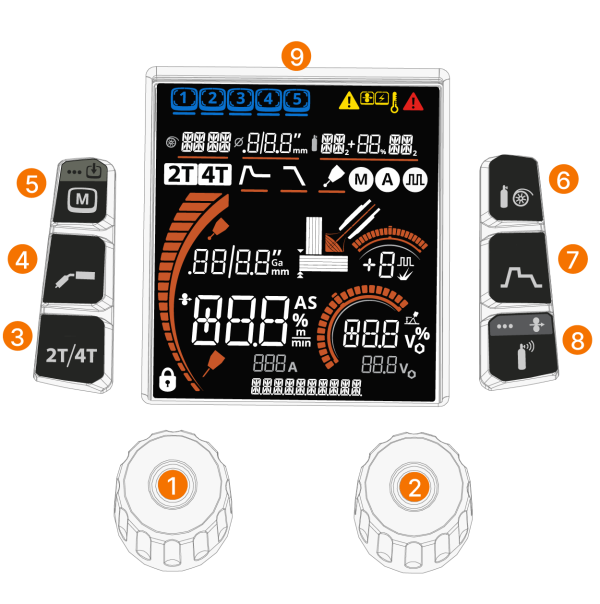

Pannello di controllo Minarc M

Questa sezione illustra i comandi e le funzioni del pannello di controllo Minarc M.

1. Manopola di controllo sinistra (maggiori informazioni di seguito)

>>  Ruotare e premere la manopola di controllo per effettuare le selezioni

2. Manopola di controllo destra (maggiori informazioni di seguito)

>>  Ruotare e premere la manopola di controllo per effettuare le selezioni

3. Pulsante Logica di innesco

>>  Selezione della logica di innesco (2T/4T)

4. Pulsante di processo e modalità

>>  Selezione del processo di saldatura MIG (MIG manuale (M) / 1-MIG (A) / MIG pulsato ()). Utilizzare la manopola di controllo destra per effettuare la selezione. In modalità MIG manuale, la pressione breve del pulsante apre prima il menu di selezione del materiale.

Il processo MIG pulsato è disponibile solo con Minarc M 223P con tensione di alimentazione 220...240 V.
5. Pulsante Canali di memoria

>>  Pressione breve: Cambio del canale di memoria

>>  Premere a lungo: Salva nel canale di memoria (fare riferimento a Canali di memoria)

6. Pulsante di selezione del materiale

>>  Selezione del materiale del filo d'apporto, dello spessore e del gas di protezione (fare riferimento a Impostazioni di base per 1-MIG e MIG pulsato)

7. Pulsante Parametri di saldatura

>>  Parametri di saldatura aggiuntivi: Hot start (avvio a caldo) / Riempimento del cratere / Corrente post-arco / Visualizzazione tensione (fare riferimento a Parametri di saldatura aggiuntivi)

8. Pulsante test del gas e avanzamento filo

>>  Pressione breve: Test del gas, testare il flusso di gas di protezione e spurgare la linea del gas

>>  Pressione prolungata: Avanzamento filo, spingere in avanti il filo di apporto

Durante il test del gas, il tempo di test del gas può essere regolato con la manopola di controllo destra.
9. Display del pannello di controllo.

>>  Per ulteriori informazioni, fare riferimento a Voci del pannello di controllo, display

Funzioni delle manopole di controllo nella vista principale della saldatura

Manopola sinistra:

• MIG manuale: regolazione della velocità di avanzamento del filo
• 1-MIG: regolazione della velocità di avanzamento del filo
• MIG pulsato: regolazione della velocità di avanzamento del filo.

Manopola destra:

• MIG manuale: Tensione di saldatura / Regolazione dinamica
• 1-MIG: Regolazione di precisione della tensione/dinamica di saldatura (premere per passare da un parametro all'altro).
• MIG pulsato: Regolazione di precisione / Corrente d'impulso (premere per passare da un parametro regolato all'altro).
La manopola di controllo destra è la manopola di controllo predefinita per le regolazioni e le selezioni quando si salvano i parametri di saldatura in un canale di memoria o quando si regolano altri parametri.
Nella maggior parte delle visualizzazioni di regolazione e impostazione, premendo la manopola di controllo sinistra o uno dei pulsanti laterali si ritorna alla visualizzazione principale.

>>  Per ulteriori informazioni, fare riferimento a Parametri di saldatura principali

Blocco di sicurezza: Premendo a lungo le manopole di controllo a 1 e 2 contemporaneamente per 2 secondi, il dispositivo può essere bloccato per sicurezza. Ciò impedisce la saldatura e il funzionamento accidentale del dispositivo senza dover spegnere l'attrezzatura. Sbloccare il dispositivo premendo contemporaneamente le manopole di controllo 1 e 2 per 2 secondi.

Ripristino delle impostazioni di fabbrica: Premendo contemporaneamente i pulsanti funzione 3 e 8 (pulsanti di Logica di innesco e test del gas) per 5 secondi, è possibile ripristinare le impostazioni di fabbrica del dispositivo.

Il ripristino delle impostazioni di fabbrica cancella tutti i dati dell'utente.
