Voci del pannello di controllo, display
| 1. | Canali di memoria (1...5) |
>> Per ulteriori informazioni, fare riferimento a Canali di memoria.
| 2. | Indicatori di avvertimento e attenzione |
>> Per ulteriori informazioni, fare riferimento a Indicatori di avviso e di errore.

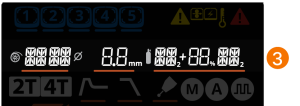

| 3. | Materiale del filo di riempimento, diametro e impostazioni del gas di protezione |

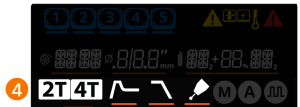

| 4. | Logica di innesco, Hot start (avvio a caldo), riempimento del cratere e corrente post-arco |

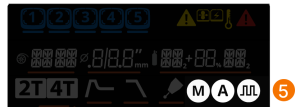

| 5. | Indicatori del processo di saldatura MIG |
|
MIG manuale |
|
MIG automatico (1-MIG) |
|
MIG pulsato |
| 6. | Indicatore di blocco di sicurezza |

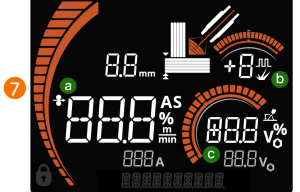

| 7. | Parametri di saldatura principali: |
a: Regolazione della velocità di avanzamento del filo e indicatore dello spessore del materiale
b: Regolazione della dinamica o dell'impulso.
c: Regolazione di precisione della tensione
| 8. | Indicatori di tensione d'arco/terminale (tensione d'arco a sinistra, tensione terminale a destra). Per informazioni sulla selezione della visualizzazione della tensione d'arco o del terminale durante e subito dopo la saldatura, fare riferimento a Parametri di saldatura aggiuntivi. |
| 9. | Display informativo |
Il display informativo mostra i seguenti parametri e impostazioni sotto forma di testo:
- Visualizzazione del numero di versione (attivata premendo un tasto qualsiasi durante l'avvio)
- “FAILED”: Quando si verifica un errore durante il salvataggio di un canale di memoria
- “FACT. RESET”: Ripristino valori di fabbrica
- ‘LOCKED’: Quando il blocco di sicurezza è attivato (oltre all'icona di blocco)
- “HOT START”: Quando si regola l'Hot start (avvio a caldo) (oltre all'icona Hot start (avvio a caldo))
- “RIEMPIMENTO DEL CRATERE”: Quando si regola il riempimento del cratere (oltre all'icona Riempimento del cratere)
- “Corrente post-arco”: Quando si regola la corrente post-arco (oltre all'icona Corrente post-arco)
-"VOLT. ARC / VOLT. TERM“: Quando si seleziona se visualizzare la tensione d'arco (”VOLT. ARC“) o la tensione terminale (”VOLT. TERM“) durante e subito dopo la saldatura
-”110-120 V NO PULSE": Appare per un minuto quando si tenta di utilizzare un canale di memoria per MIG pulsato con tensione di alimentazione 110...120 V
- La lunghezza del filo di apporto azionato con il pulsante wire inch
Per ulteriori informazioni sui parametri di saldatura di ciascun processo di saldatura, fare riferimento a Parametri di saldatura principali.
È inoltre possibile trovare i simboli del pannello di controllo spiegati in Riepilogo dei simboli e delle icone del pannello di controllo Minarc M.
