Instalação da unidade de resfriamento

Somente um eletricista autorizado pode instalar a unidade de resfriamento.

Não conecte o equipamento à rede elétrica antes que a instalação esteja concluída.

Não tente mover a fonte de energia pela alça usando uma grua. A alça destina-se apenas ao levantamento manual.

Quando um carrinho de transporte dor usado, consulte também Montagem de unidades no carrinho (opcional).

Ferramentas:

•

Chave de fenda, chave Torx (T20).



1.

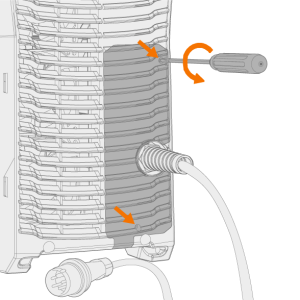

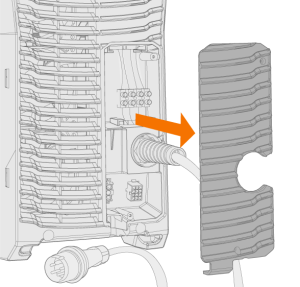

Remova a tampa traseira da fonte de energia.

2.

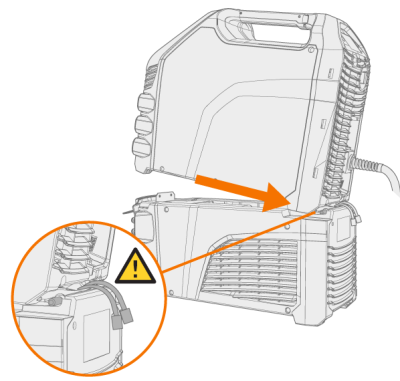

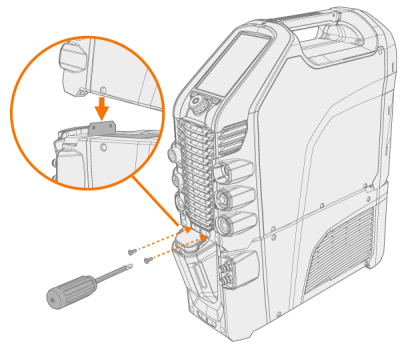

Mova a fonte de energia para cima da unidade de resfriamento de forma que a barra na parte traseira entre na interface de conexão traseira e abaixe a frente sobre a interface de conexão frontal. Prenda a fonte de energia pela frente com os parafusos fornecidos.

Certifique-se de que os cabos de conexão da unidade de resfriamento não fiquem presos entre as unidades e acabem danificados no processo.

3.

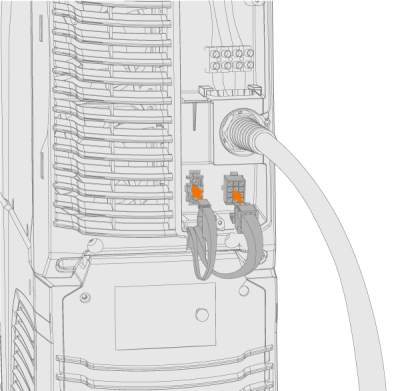

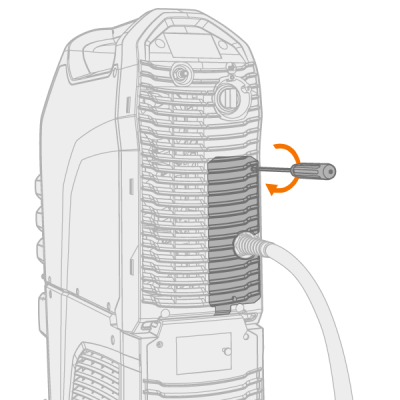

Ligue os cabos da unidade de resfriamento e recoloque a tampa traseira.

4.

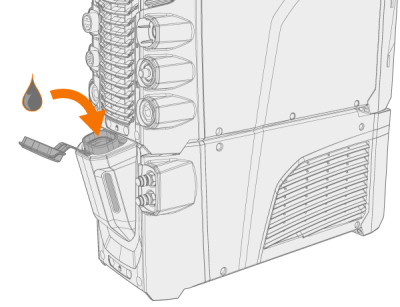

Encha a unidade de resfriamento com líquido de refrigerante.

>>  O volume do tanque MasterTig Cooler M é de três litros e o líquido refrigerante recomendado é o MPG 4456 (mistura Kemppi). A proporção da mistura deve ser de 20...50% como padrão. Use somente mistura de etileno ou propilenoglicol destinada a sistemas de resfriamento de solda, por exemplo, líquido de arrefecimento a líquido da Kemppi.

Não adicione água à solução pré-misturada de líquido arrefecedor. Não use soluções de resfriamento automotivo ou misturas à base de etanol.

Evite o contato do líquido de resfriamento com a pele ou os olhos. Em caso de ferimentos, busque auxílio médico.
