Montagem de unidades no carrinho (opcional)

Existem três opções diferentes de unidades de transporte disponíveis para uso com o equipamento de soldagem MasterTig: o subtransporte P43MT, o carrinho de quatro rodízios P45MT e o carrinho de dois rodízios T25MT.

Ferramentas:

•

Conjunto de chaves Allen.



1.

Monte a unidade de transporte de acordo com as instruções fornecidas com cada uma delas. Com o carrinho T25MT, o suporte de fixação do equipamento de soldagem (*) é fixado quando o equipamento de soldagem é instalado sobre ele.

Unidades de transporte da esquerda para a direita: P45MT, T25MT, P43MT.

2.

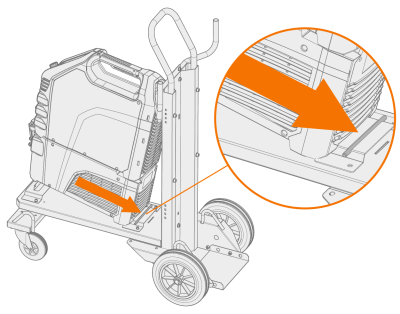

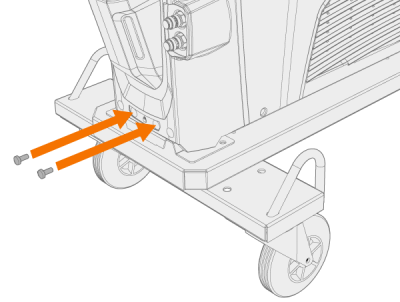

Mova a unidade para cima do carrinho de forma que a barra na parte traseira entre na interface de conexão traseira e abaixe a frente sobre a interface de conexão frontal. Prenda a fonte de energia pela frente com os parafusos (2 x M5x12) fornecidos.

Não tente mover a fonte de energia pela alça usando uma grua. A alça destina-se apenas ao levantamento manual.

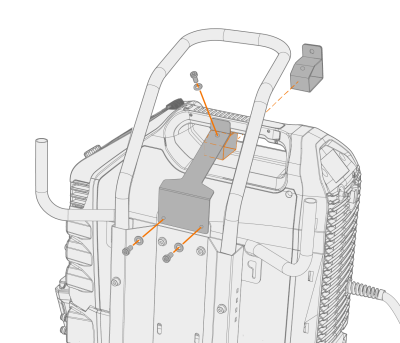

Com o carrinho de dois rodízios (T25MT), um suporte de fixação adicional é conectado à alça da fonte de energia. Prenda o suporte ao carrinho com os parafusos (M8x16) fornecidos.
